架构演变

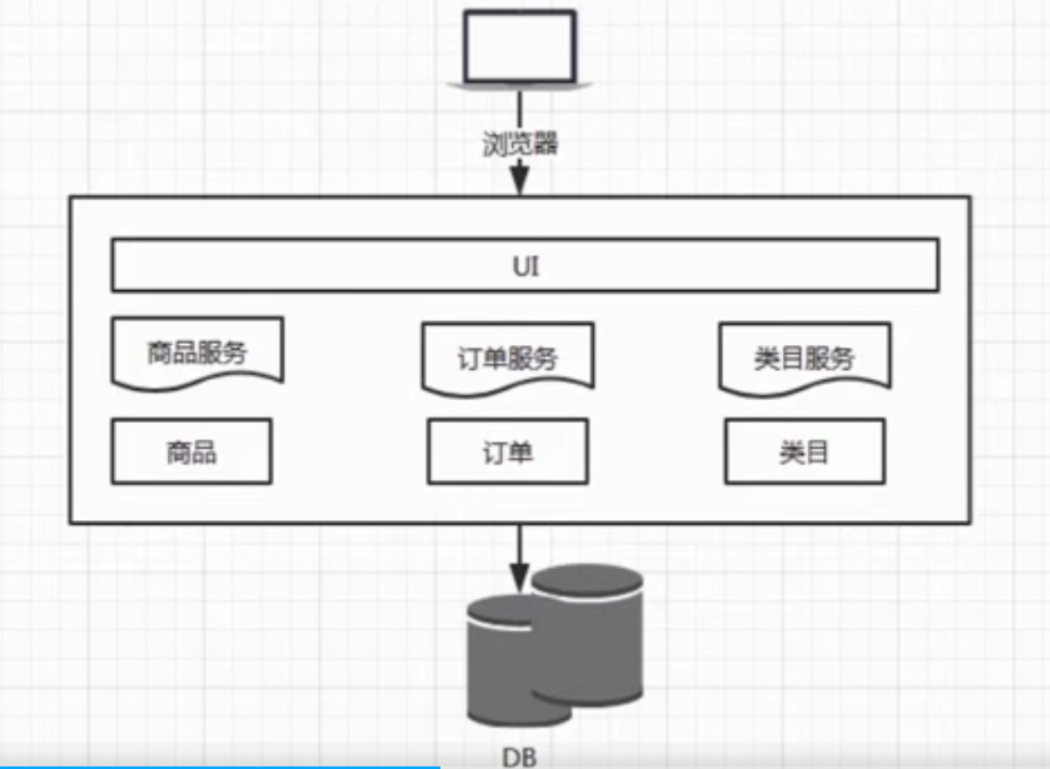

单体架构

• 容易测试，没有外部依赖
• 容易运行
• 开发效率低
• 维护困难
• 部署不灵活，整体部署
• 稳定性不高
• 拓展性不够

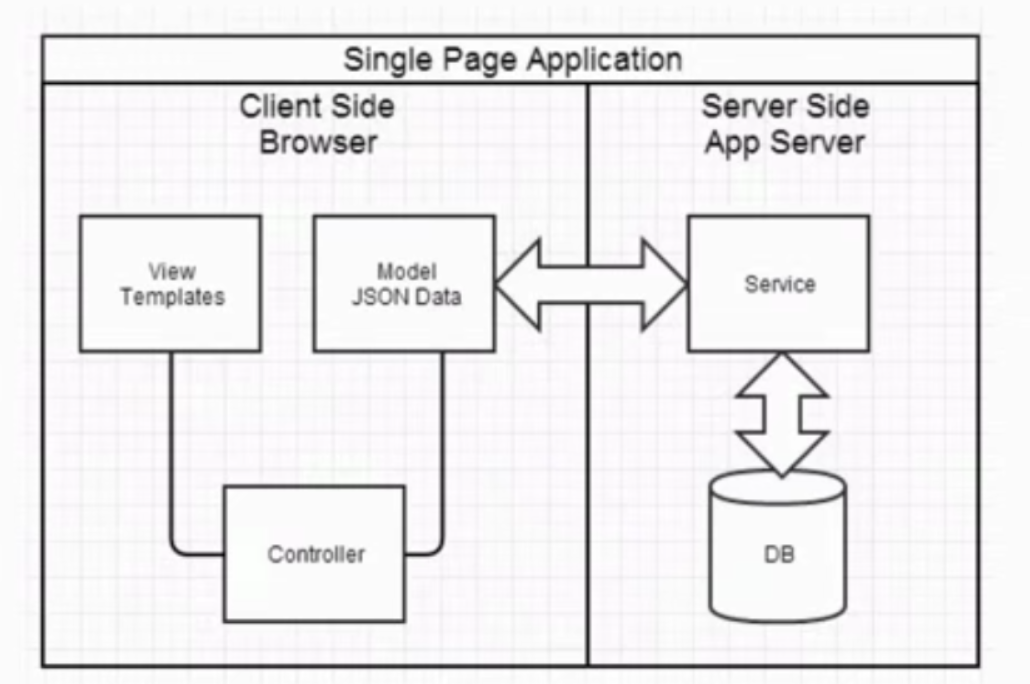

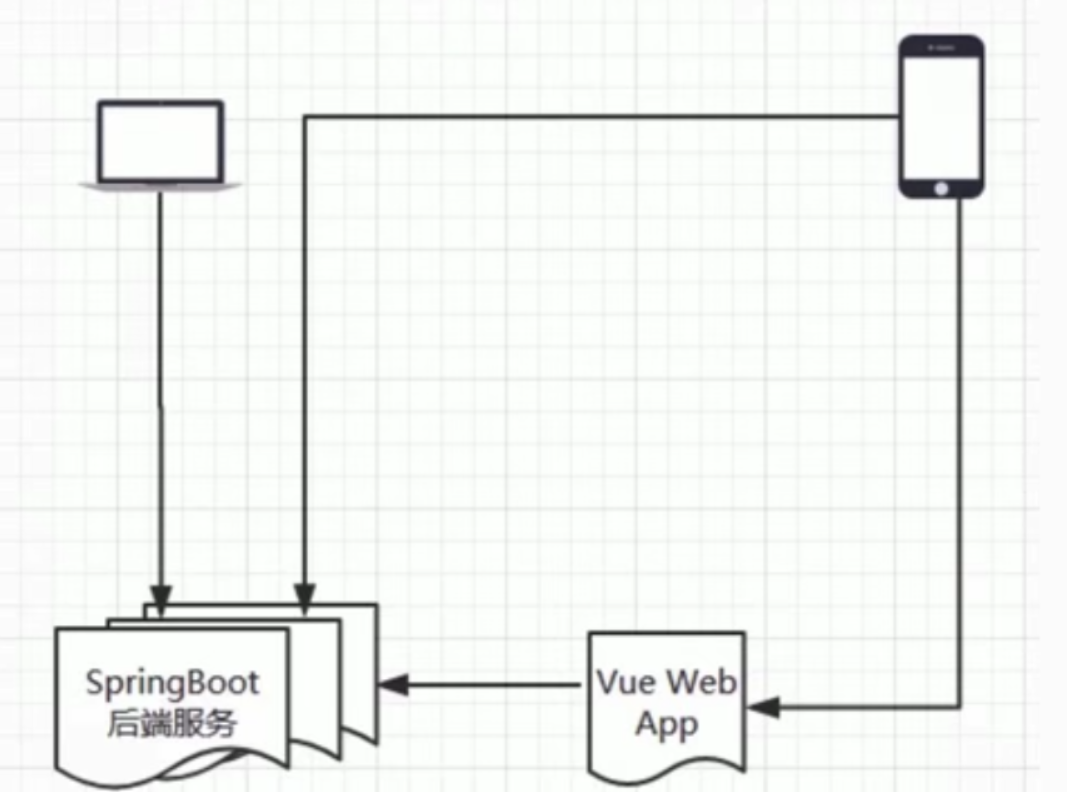

基于Ajax前后端分离

分布式系统与集群

• 分布式：不同工种
• 集群：同一工种

简单的微服务架构

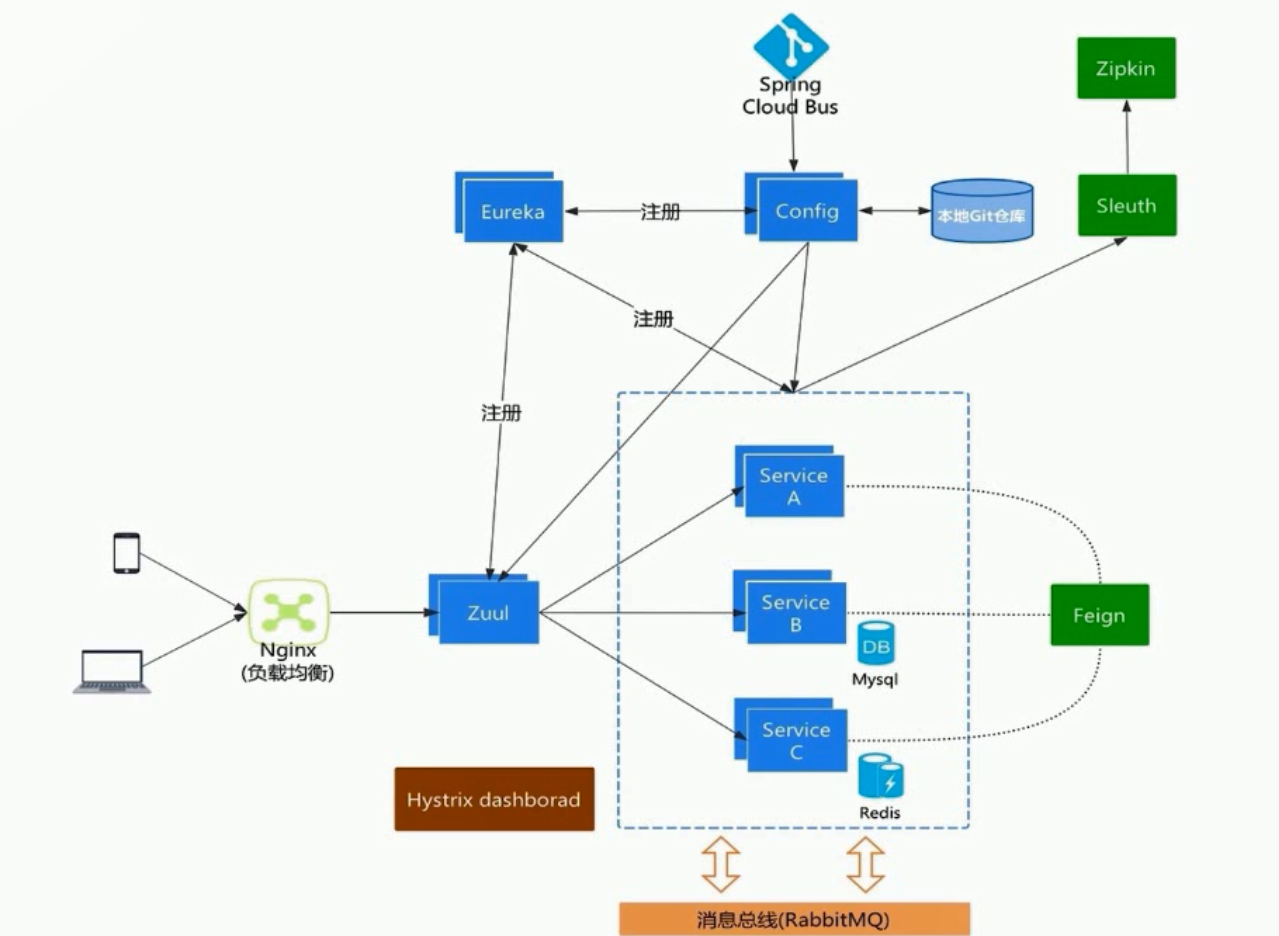

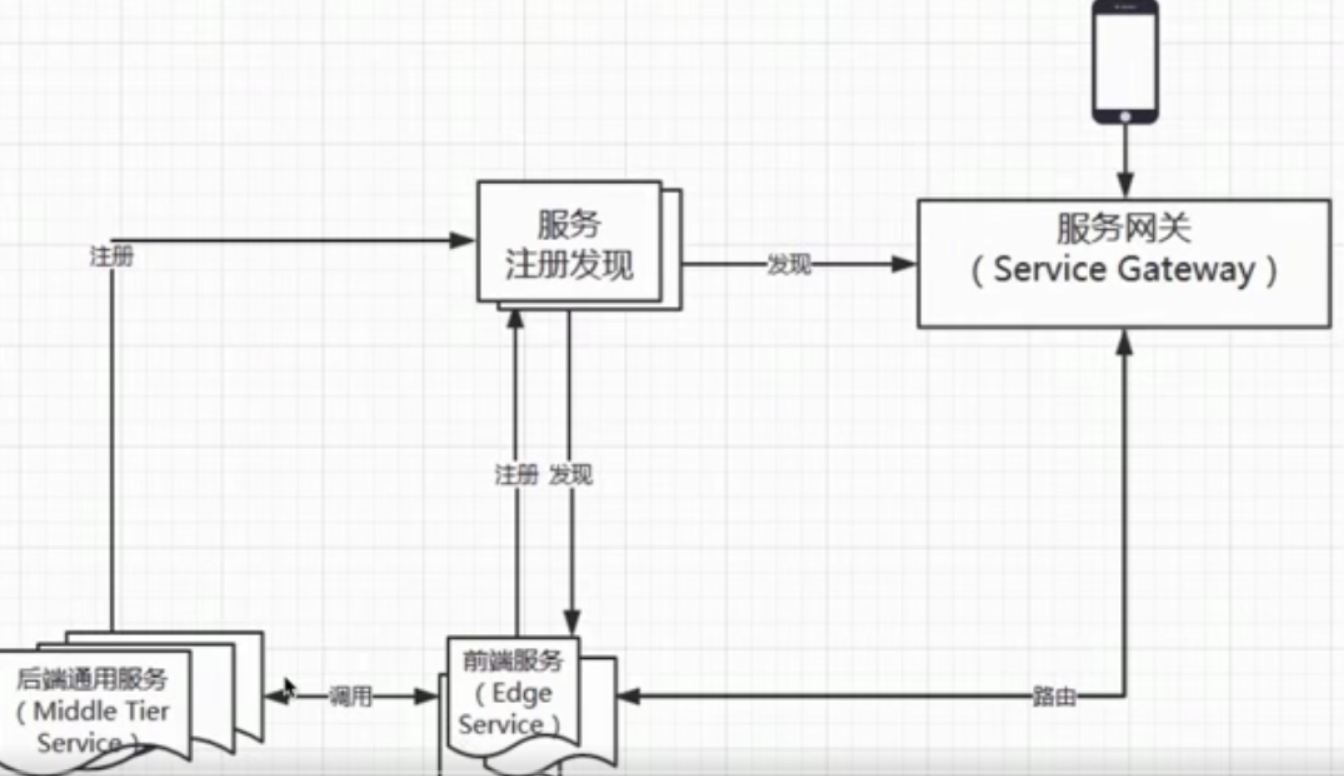

微服务的架构和组件

服务注册发现

• 服务提供方的注册
• 服务调用方的发现

服务网关

• 将服务暴露给外部
• 屏蔽后台服务细节
• 路由功能
• 限流、容错

后端通用服务（中间层服务）

前端服务（边缘服务）

• 将后端服务聚合裁剪，从而暴露给外部
• 聚合：多个API聚合为一个
• 裁剪：将信息减少返回

Eureka

• Eureka Server

  注册中心

• Eureka Client

  服务注册

心跳检测、健康检查、负载均衡

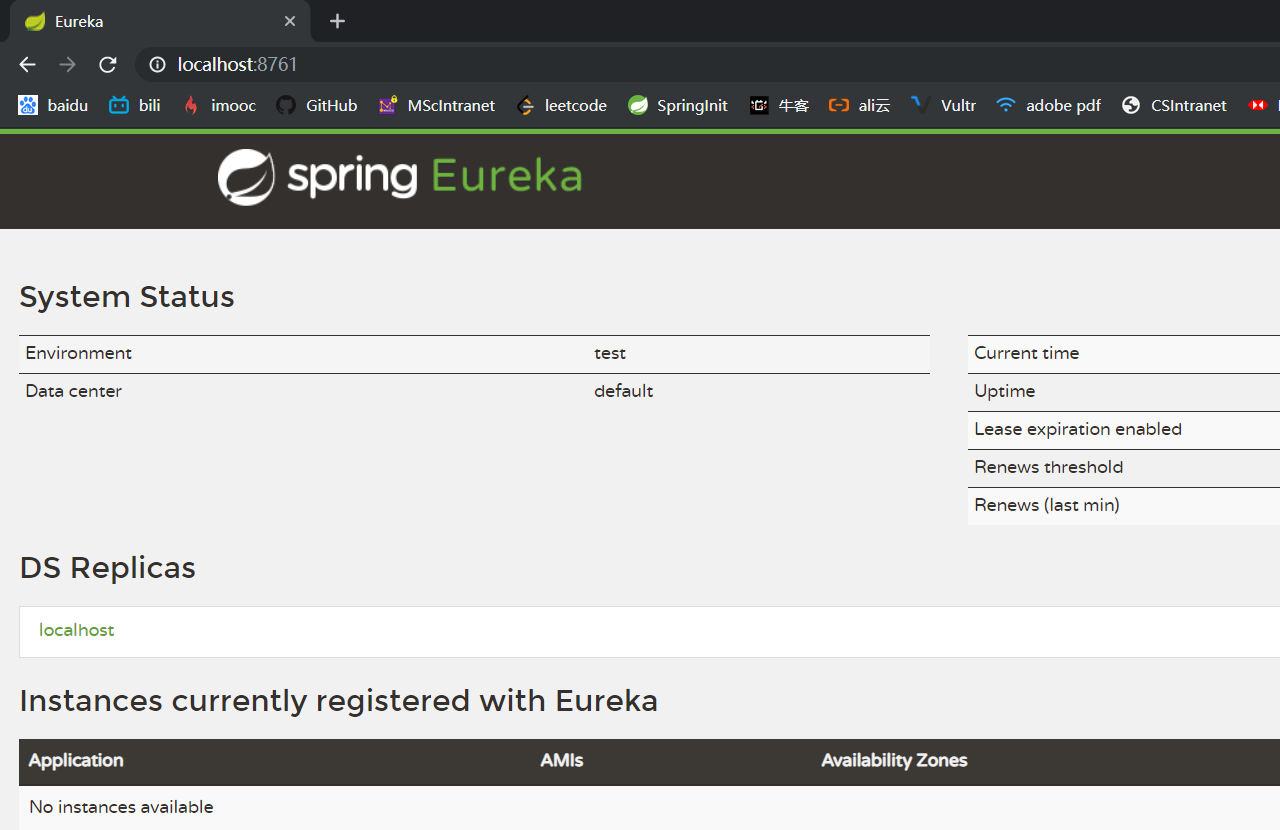

Eureka Server

记录应用的信息和状态

建立Eureka项目并配置

注意@EnableEurekaServer

eureka:
  client:
    service-url:
      defaultZone: http://localhost:8761/eureka/
    register-with-eureka: false
  server:
    enable-self-preservation: false
spring:
  application:
    name: eureka
server:
  port: 8761

使用maven后台启动

mvn clean package

java -jar

Eureka Client

注意@EnableDiscoveryClient

配置

eureka:
  client:
    service-url:
      defaultZone: http://localhost:8761/eureka/
#   instance:
#     hostname: clientName
spring:
  application:
    name: client

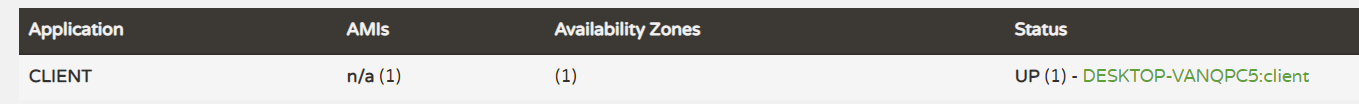

hostname可以diy此处的链接

Eureka高可用

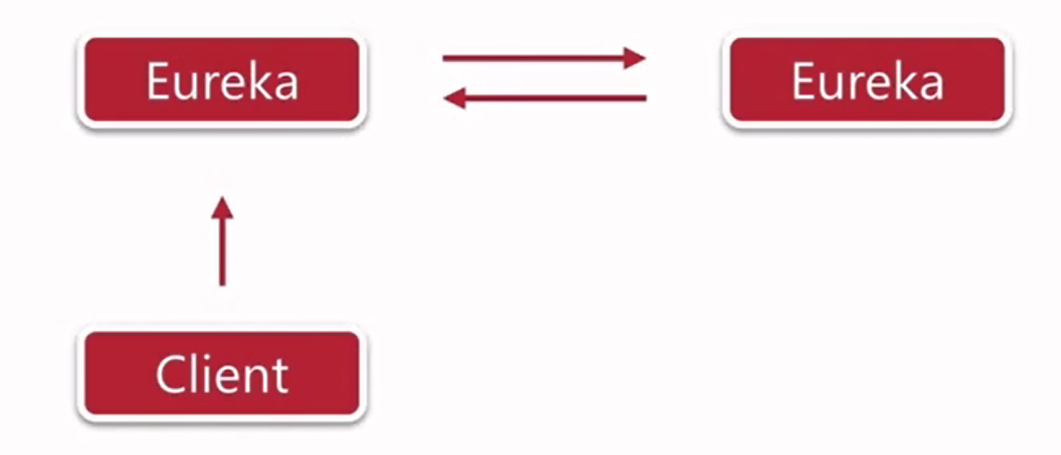

使两个Eureka互相注册

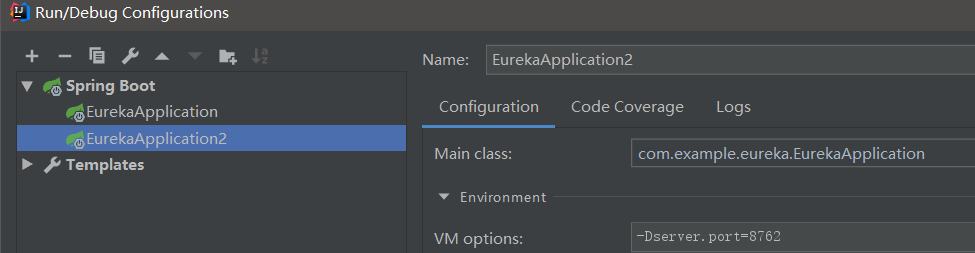

同时启动两个eureka在两个端口

使这两个交叉相互注册

两个eureka信息同步（client只需要注册一个）

为保险起见，应该在client中配置多个eureka注册

eureka:
  client:
    service-url:
      defaultZone: http://localhost:8761/eureka/,http://localhost:8761/eureka/
#    instance:
#      hostname: clientName
spring:
  application:
    name: client

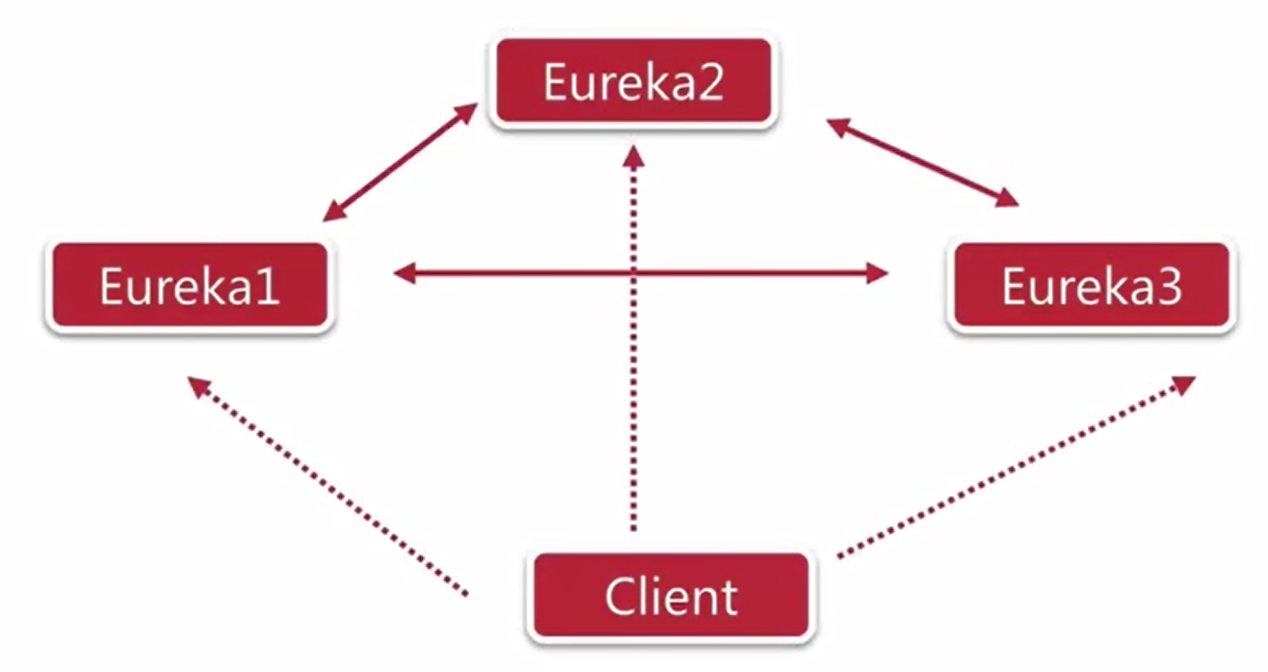

结构：eureka两两注册，client注册所有eureka

分布式系统中服务发现的作用

避免了动态配置和配置过多问题

注册中心是分布式系统中最重要的部分

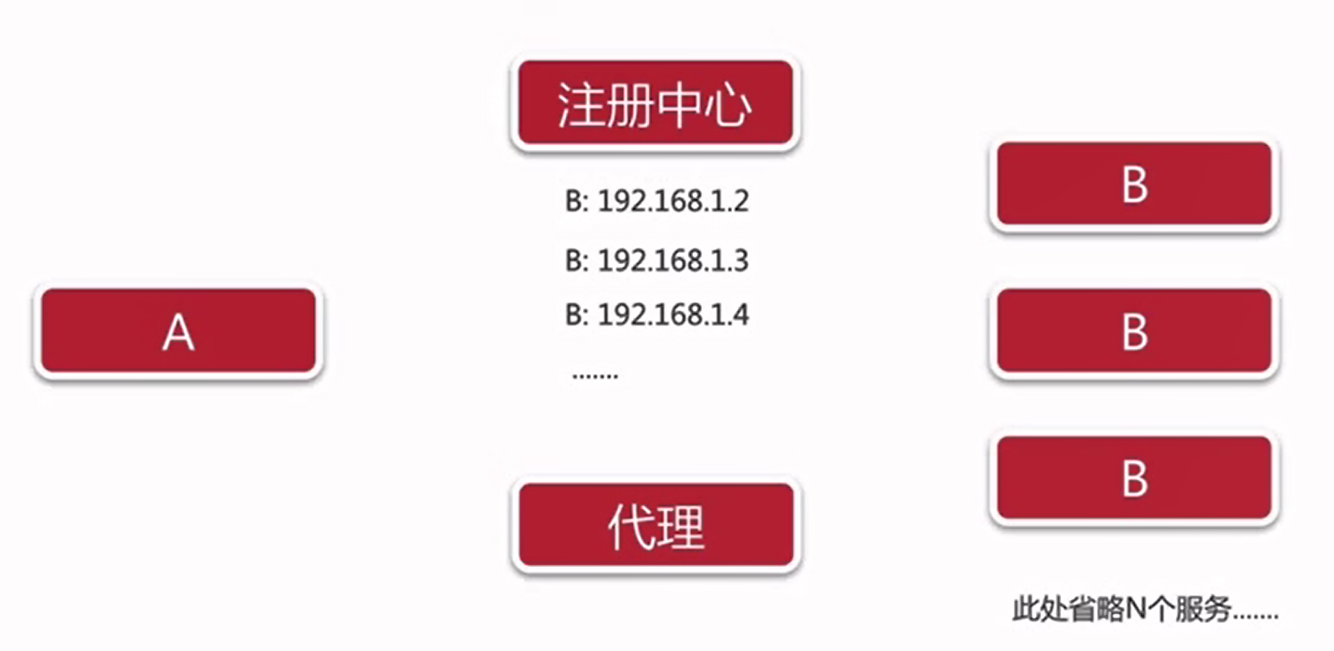

• 客户端发现

  A来挑选B从而完成服务或者负载均衡

  客户可以知道所有可用的服务地址

  Eureka

• 服务端发现

  代理替代A来挑选B，完成服务与负载均衡

  使得服务对A不可见

  Nginx

  Zookeeper

  K8S

微服务支持异构（不同语言、数据库），通过轻通讯（http&RPC）

服务的拆分

康威定律

交付结构与沟通结构一致

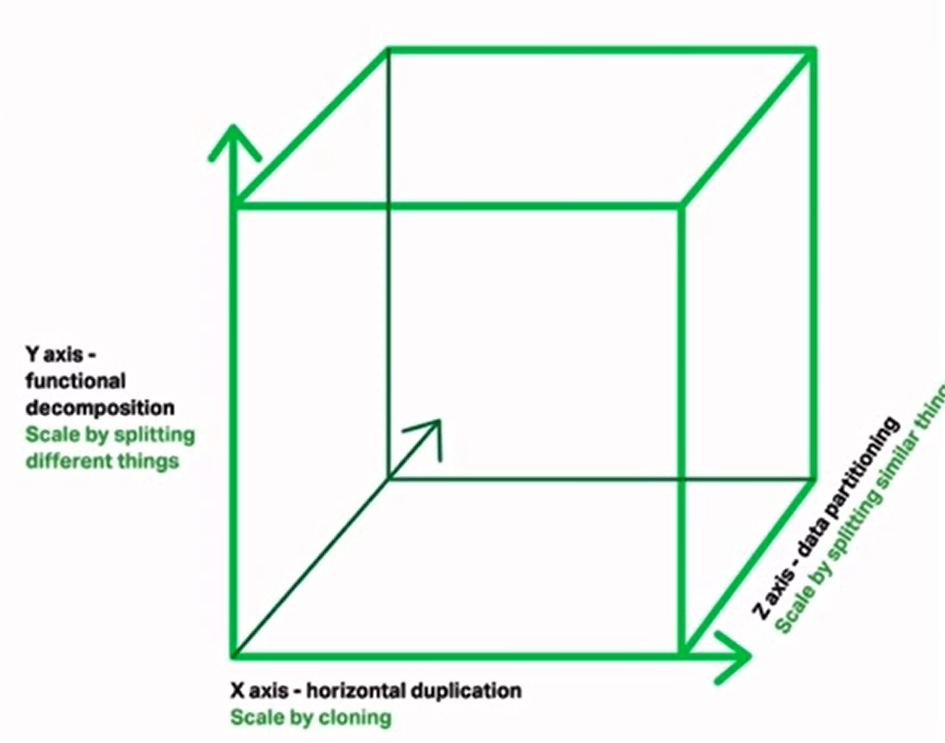

扩展立方模型

• 拆功能

  单一职责（松耦合，高内聚）

  关注点分离：按职责、通用性、粒度级别

• 服务与数据

  优先考虑业务服务，再考虑数据

  无状态服务

应用间通信

RPC

• Dubbo

HTTP

• Springcloud

  1、RestTemplate

  2、Feign

RestTemplate三种方式

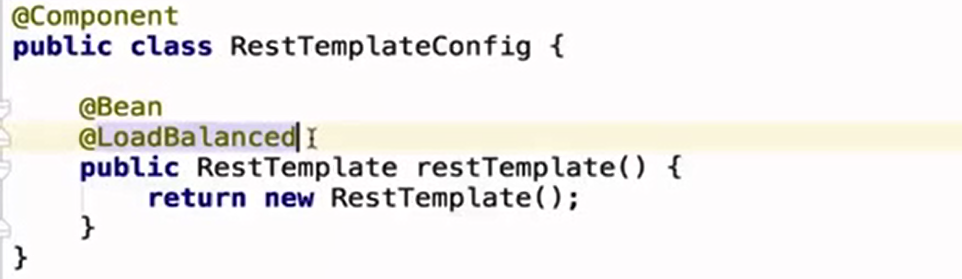

第三种，使用注解

Ribbon

客户端负载均衡器@LoadBalanced注解

• 服务发现
• 服务选择规则
• 服务监听

主要组件：ServerList、IRule、ServerListFilter

默认轮询规则，可以在yml文件中设置具体规则

serviceName:
  ribbon:
    NFLoadBalancerRuleClassName: com.netflix.loadbalancer.RandomRule

Feign

声明式Rest客户端（伪RPC）本质是个http客户端

接口+注解方式

• 加入Feign组件

• @EnableFeignClients

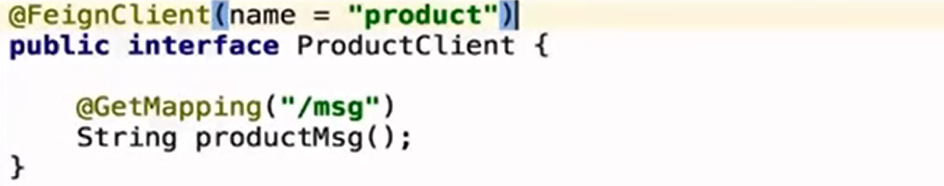

• 创建接口

调用远程服务

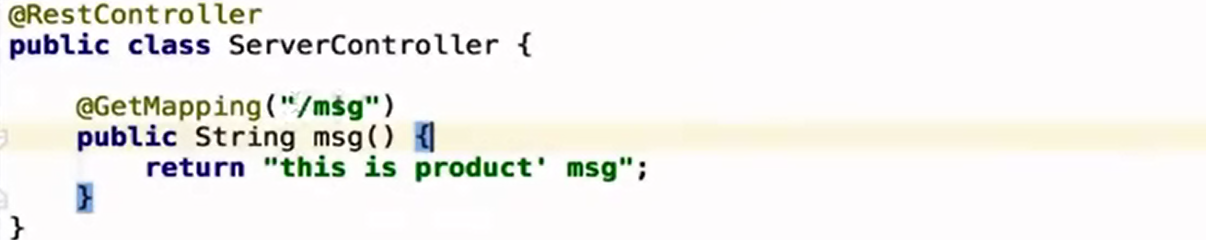

service端

同步&异步

逐步将必要的同步过程改为异步（后面详解）

安装rabbitmq

docker run -d –hostname my-rabbitmq -p 5672:5672 -p 15672:15672 rabbitmq:management

统一配置中心

普通配置不方便维护、存在安全隐患、需要重启等问题

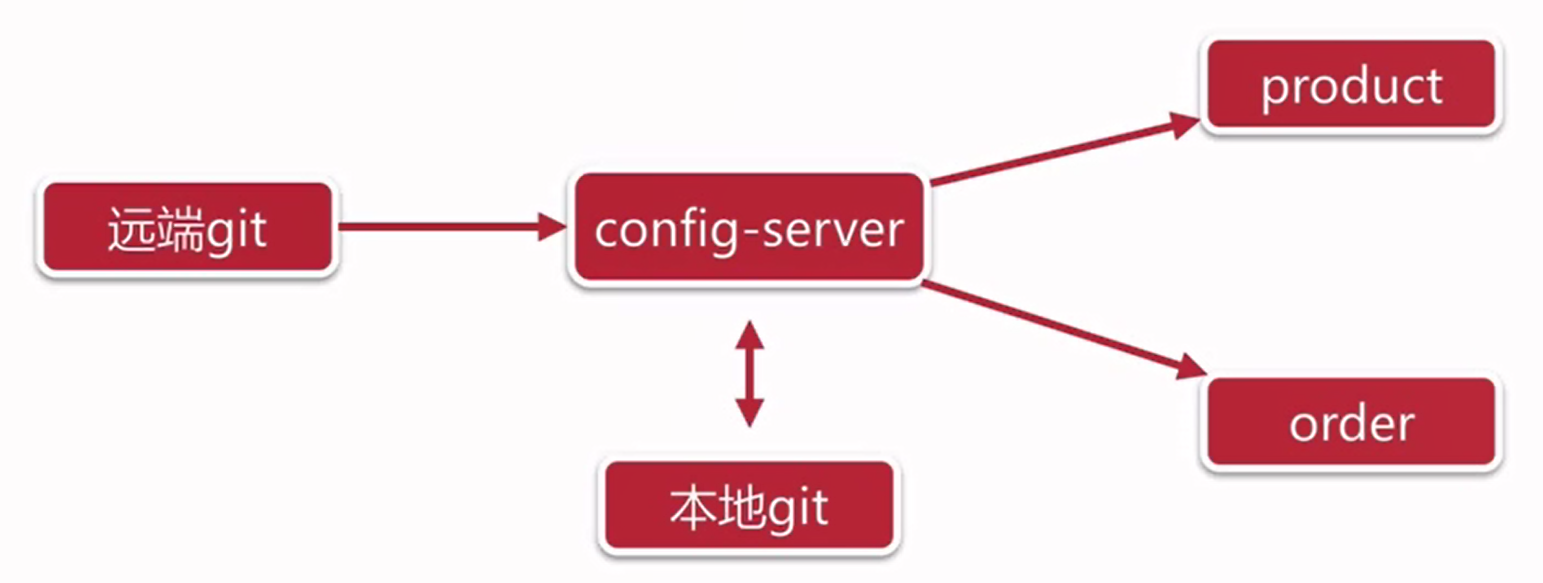

Config Server

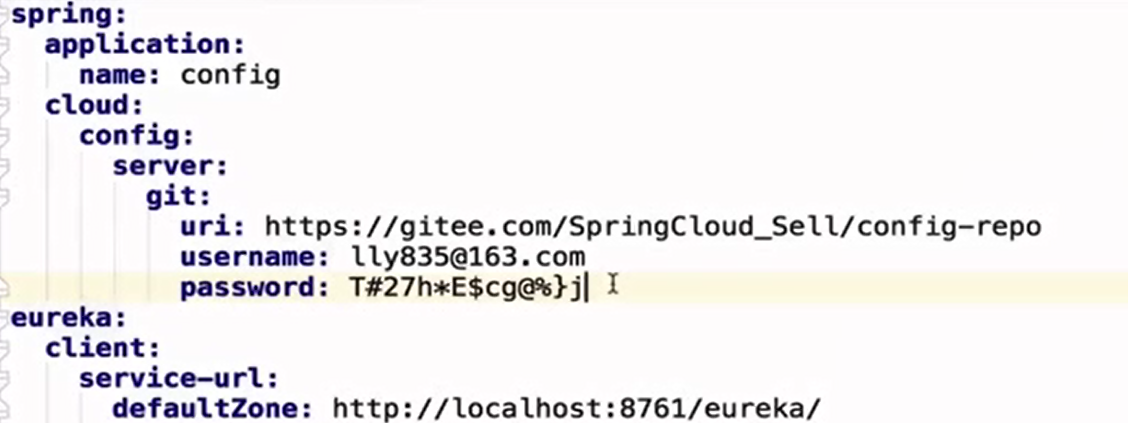

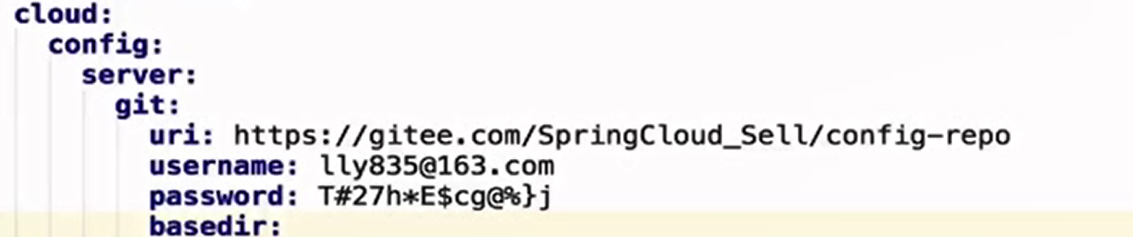

将参数放在远程git上并配置

basedir配置本地路径

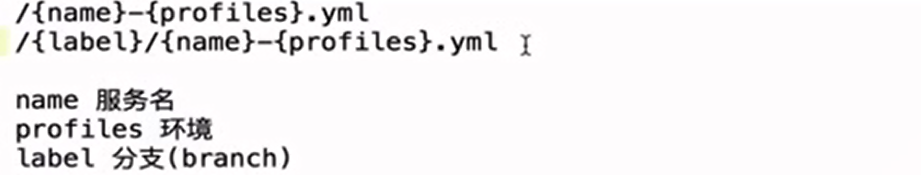

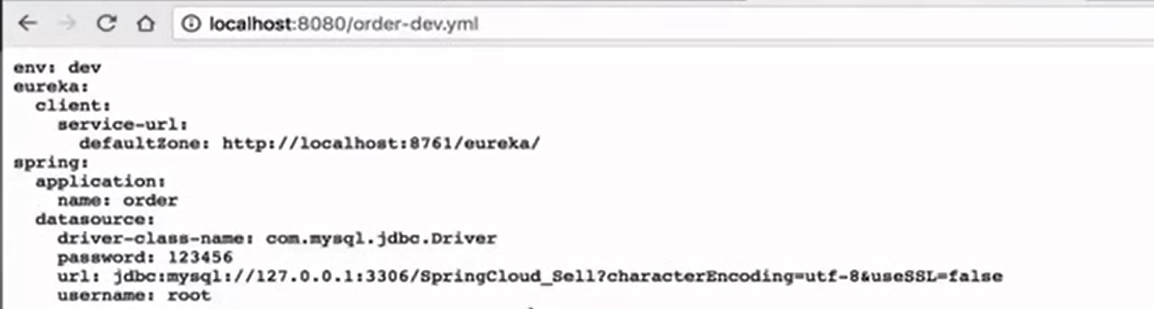

路由规则：

Config Client

创建bootstrap.yml配置文件

拿到相应配置

加载config-test.yml时，也会同时加载config.yml（如果存在），并合并两份配置，所以可以把通用配置存于config.yml

配置中心的高可用

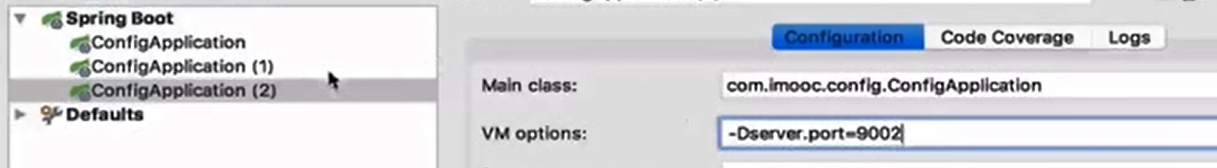

多起几个配置中心，配置中心本身就是一个微服务

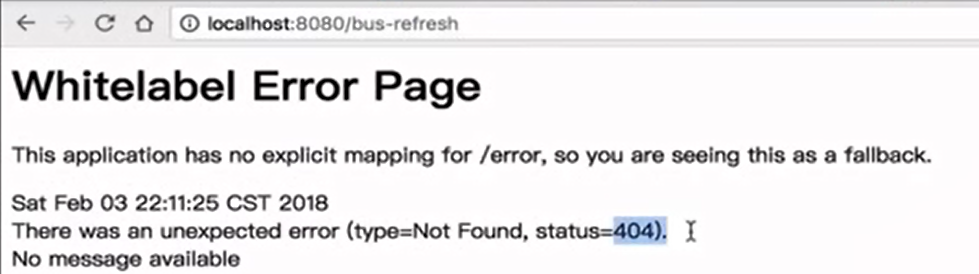

自动刷新配置

引入依赖

<dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-bus-amqp</artifactId>
            <version>2.0.0.RELEASE</version>
</dependency>

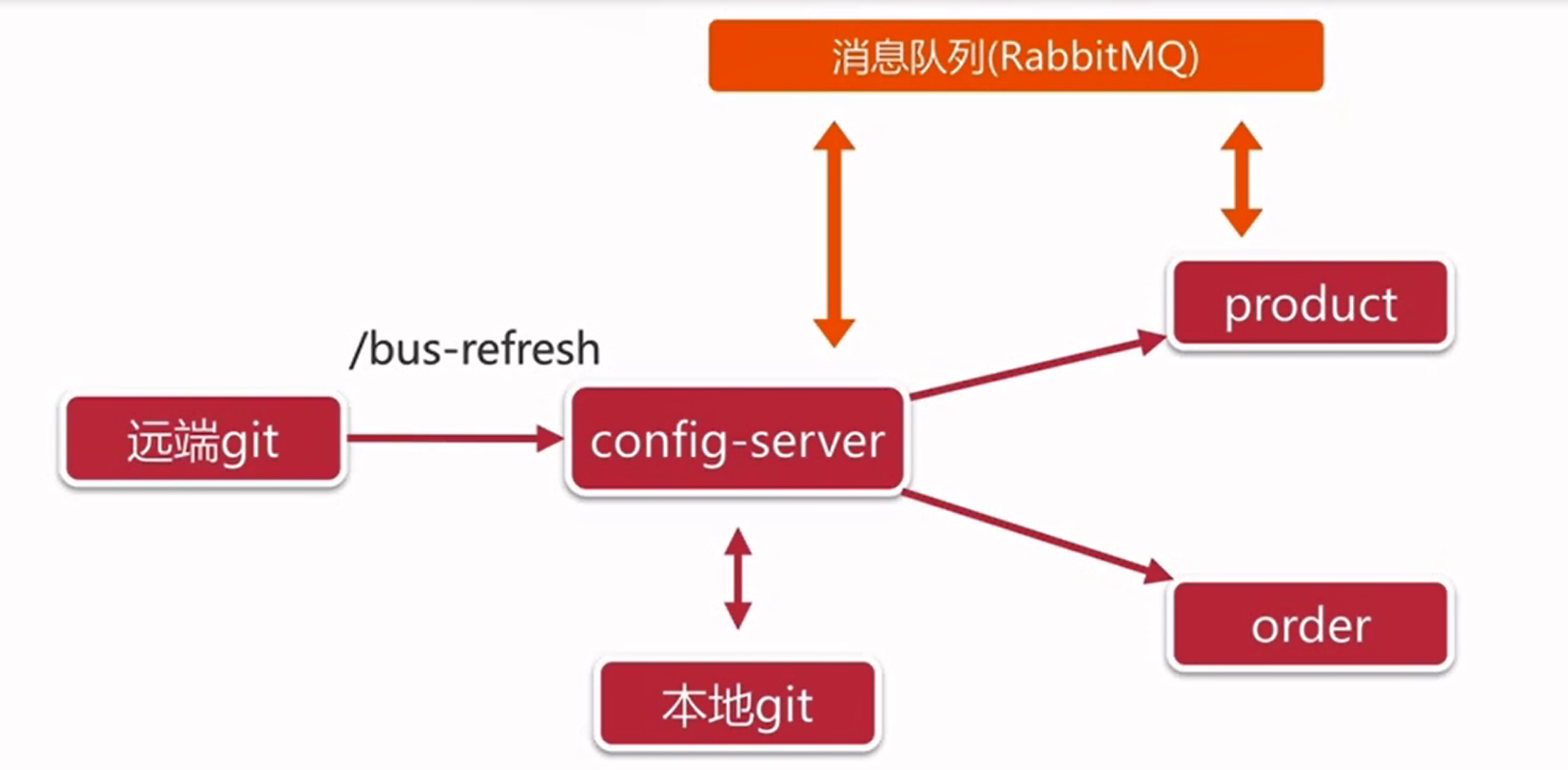

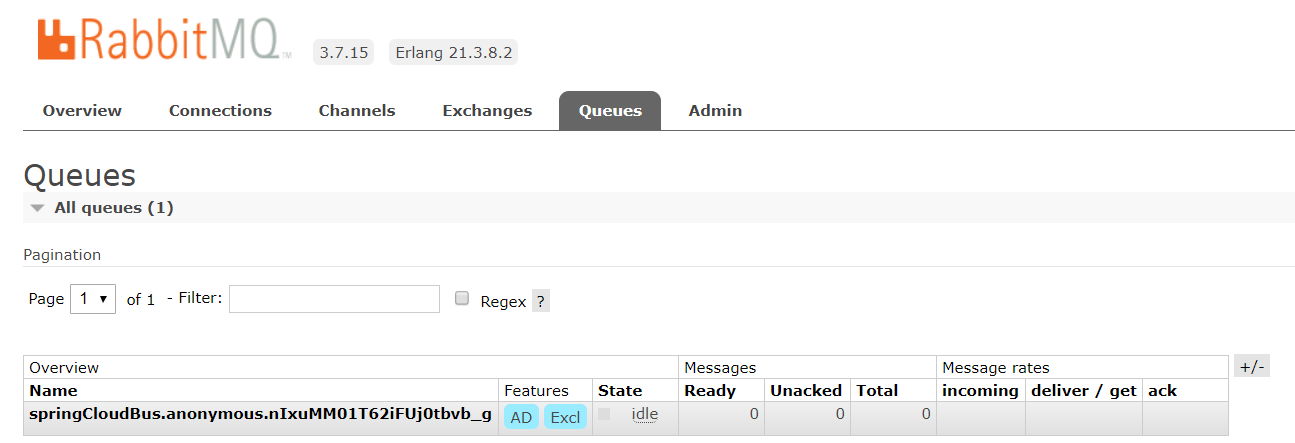

使config server和client连通mq

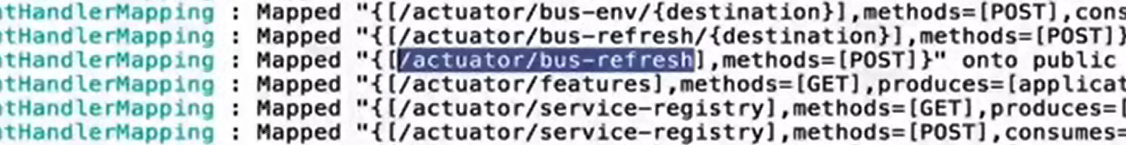

需要在config server中暴露接口

management:
  endpoints:
    web:
      expose: "*"

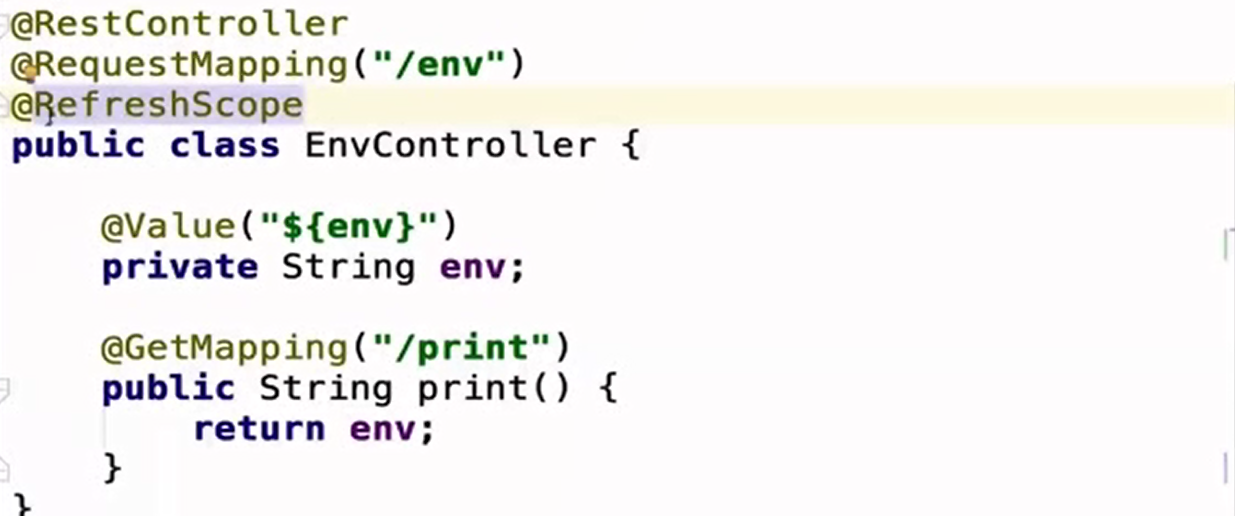

更改controller注解，刷新配置

做到git实时刷新

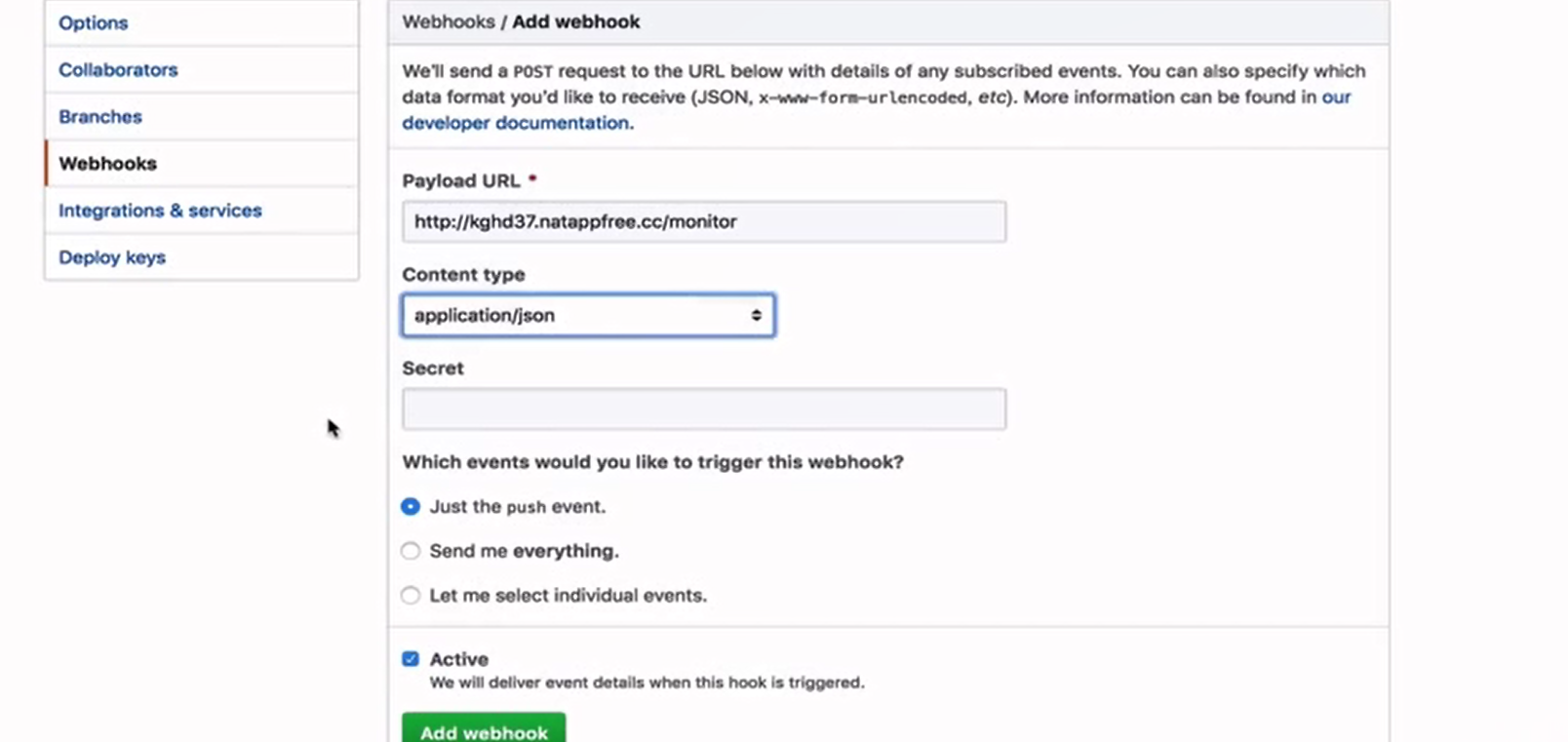

设置git WebHooks

消息与异步

• 异步

  客户端请求不会阻塞进程

  服务端的响应是非及时的

异步的常见形式：通知、请求/异步响应、消息

MQ常解决的问题：异步处理、流量削峰、日志处理（Kafka）、应用解耦

RabbitMQ

spring:
  application:
    name: config
  rabbitmq:
    host: localhost
    port: 5672
    username: guest
    password: guest

eureka:
  client:
    service-url:
      defaultZone: http://localhost:8761/eureka/

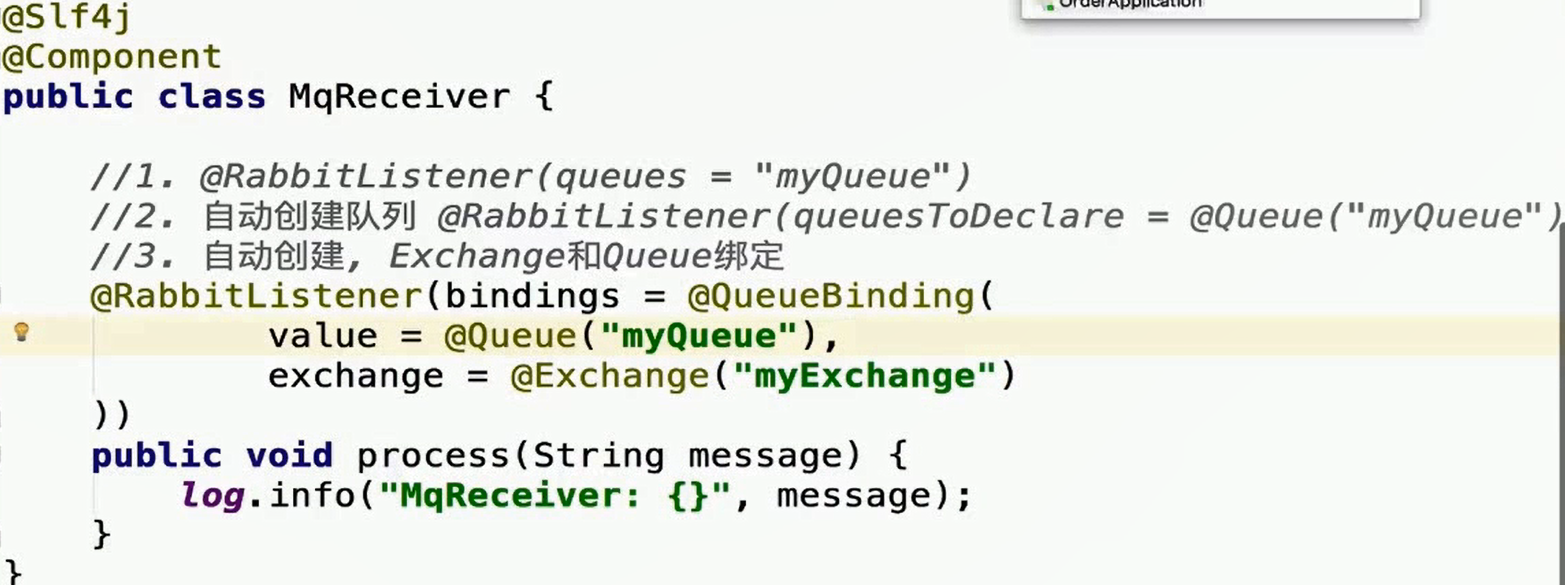

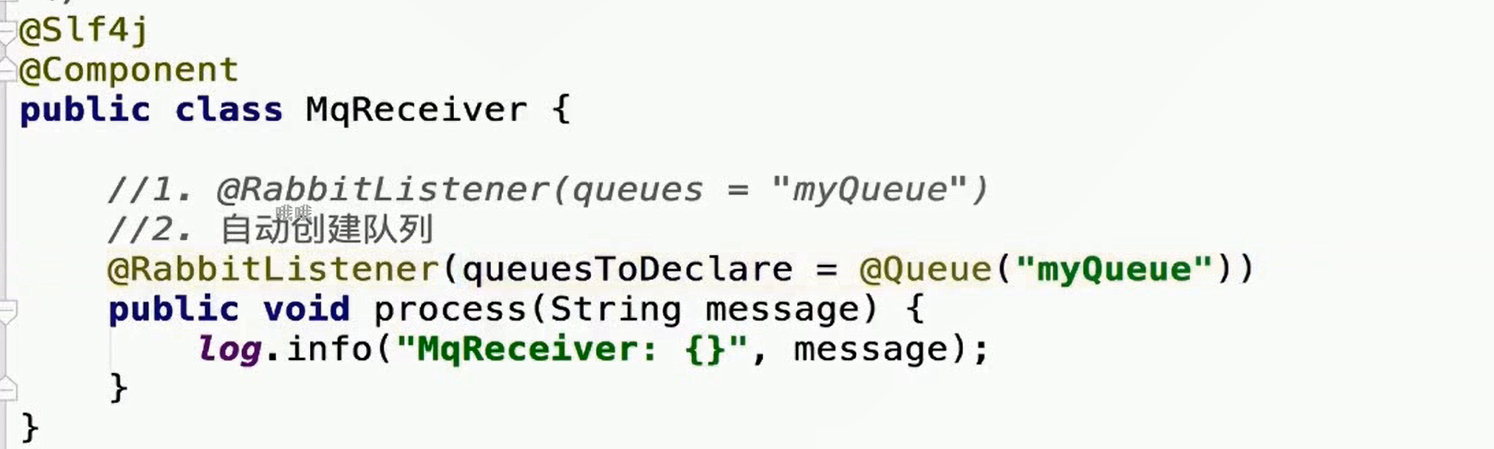

接受MQ消息

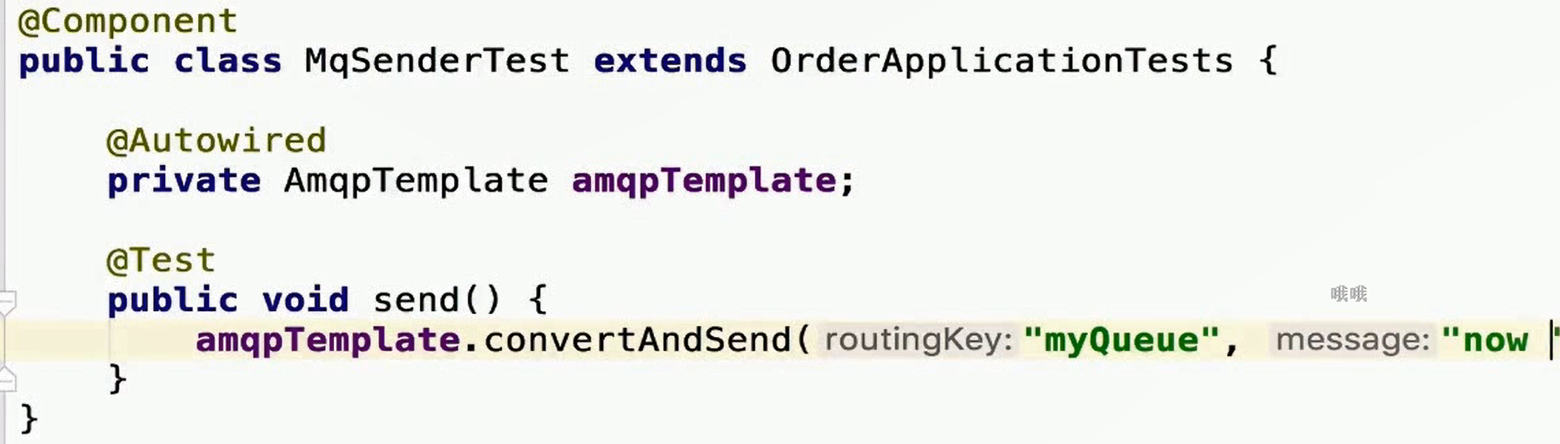

发送MQ，test

绑定queue和exchange

根据routing key转发到不同终端

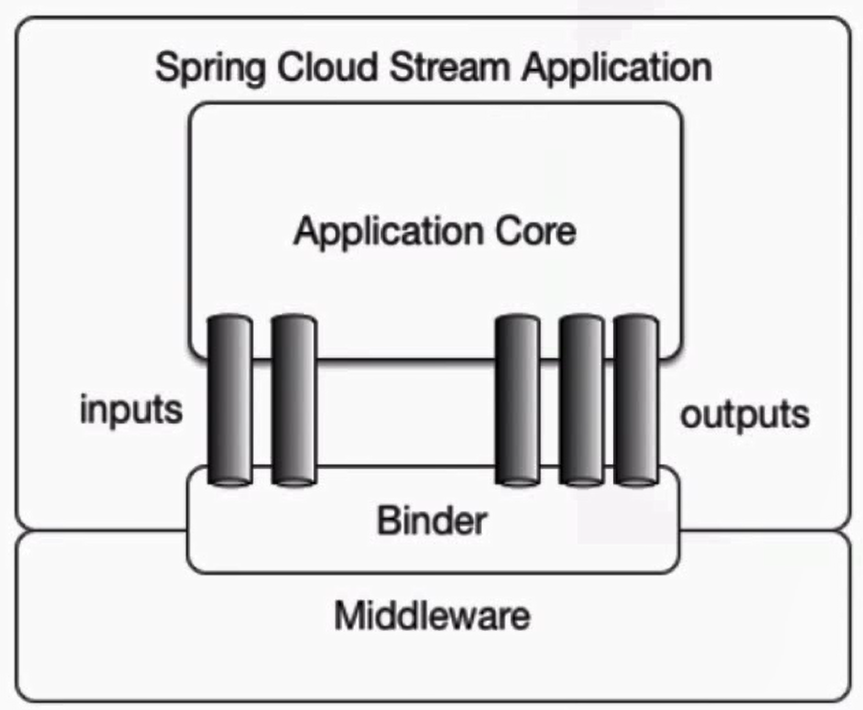

Spring Cloud Stream

对消息中间件进一步封装、做到中间件不可见（只适用rabbitmq、Kafka）

<dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-amqp</artifactId>
</dependency>
<dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-stream-rabbit</artifactId>
</dependency>

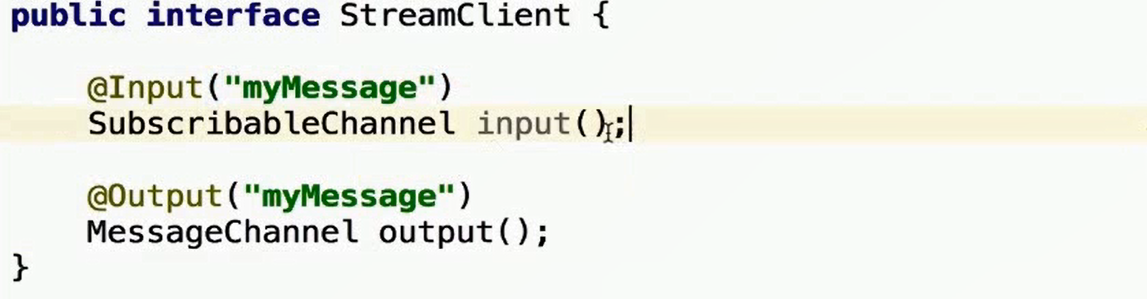

定义接口

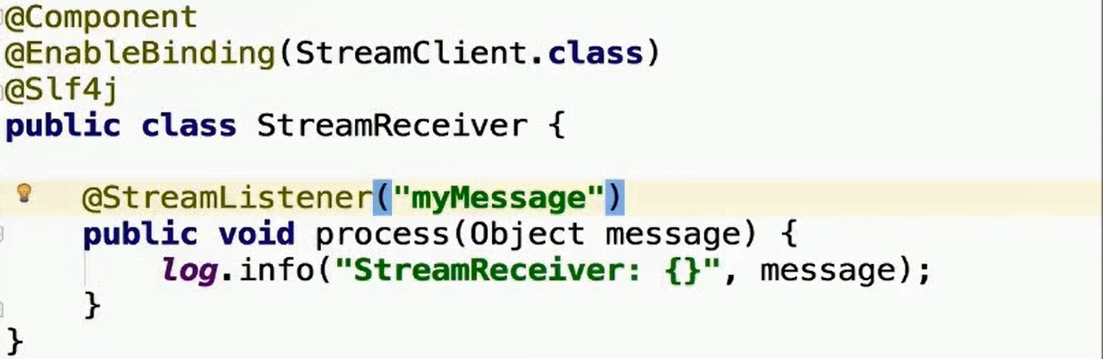

实现接收端

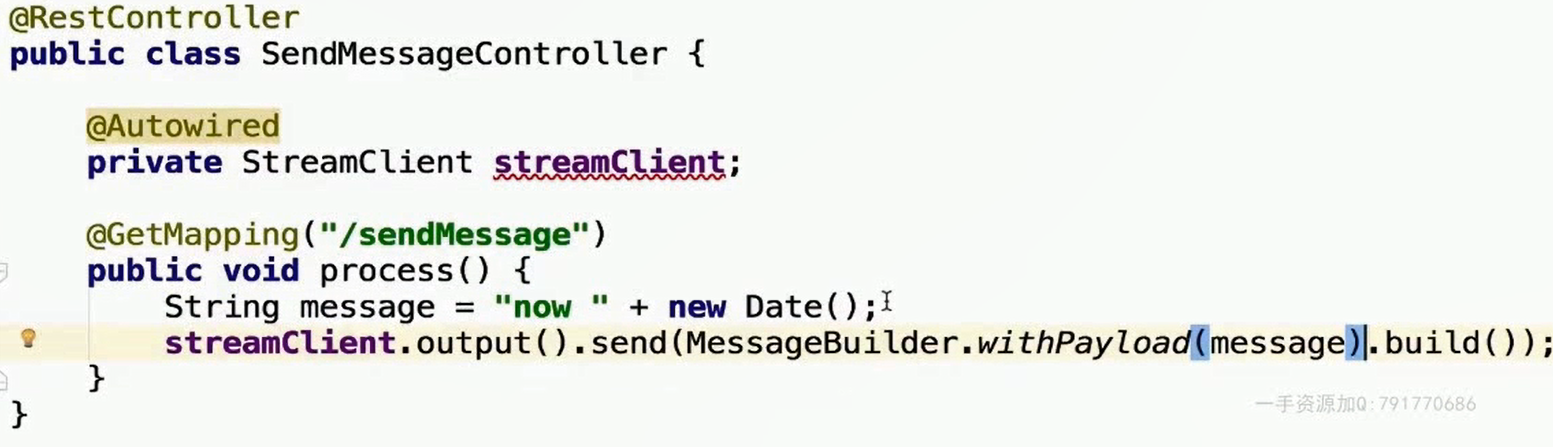

定义发送端

多实例发送消息到mq，会多次接受，因而需要使用分组

spring:
  cloud:
    stream:
      bindings:
        myMessage:
          group: groupname

同组队列将合并

在MQ面板，反序列化对象为json方便查看

spring:
  cloud:
    stream:
      bindings:
        myMessage:
          group: groupname
          content-type: application/json

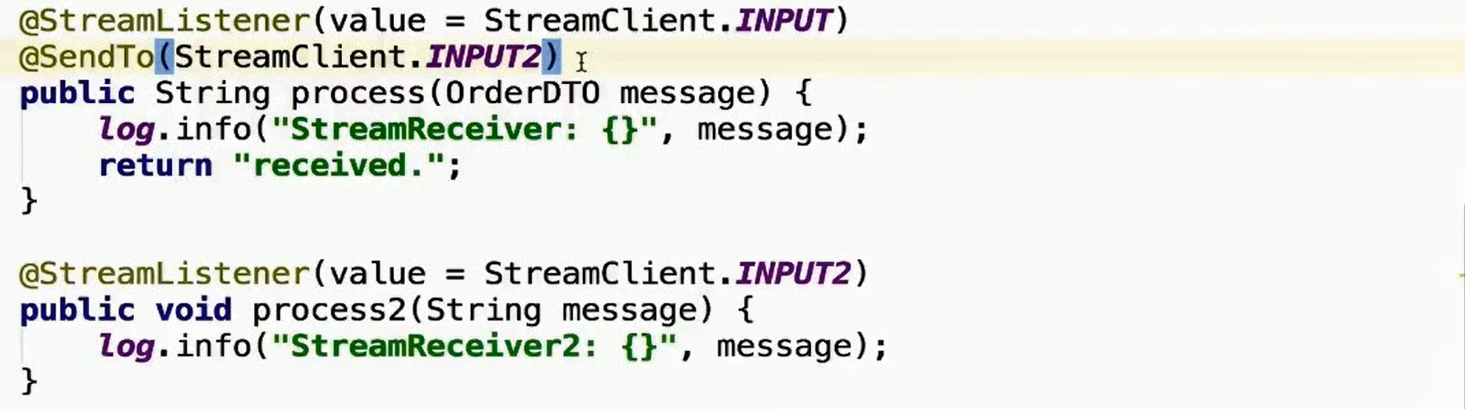

接受消息后再返回信息

服务网关与Zuul

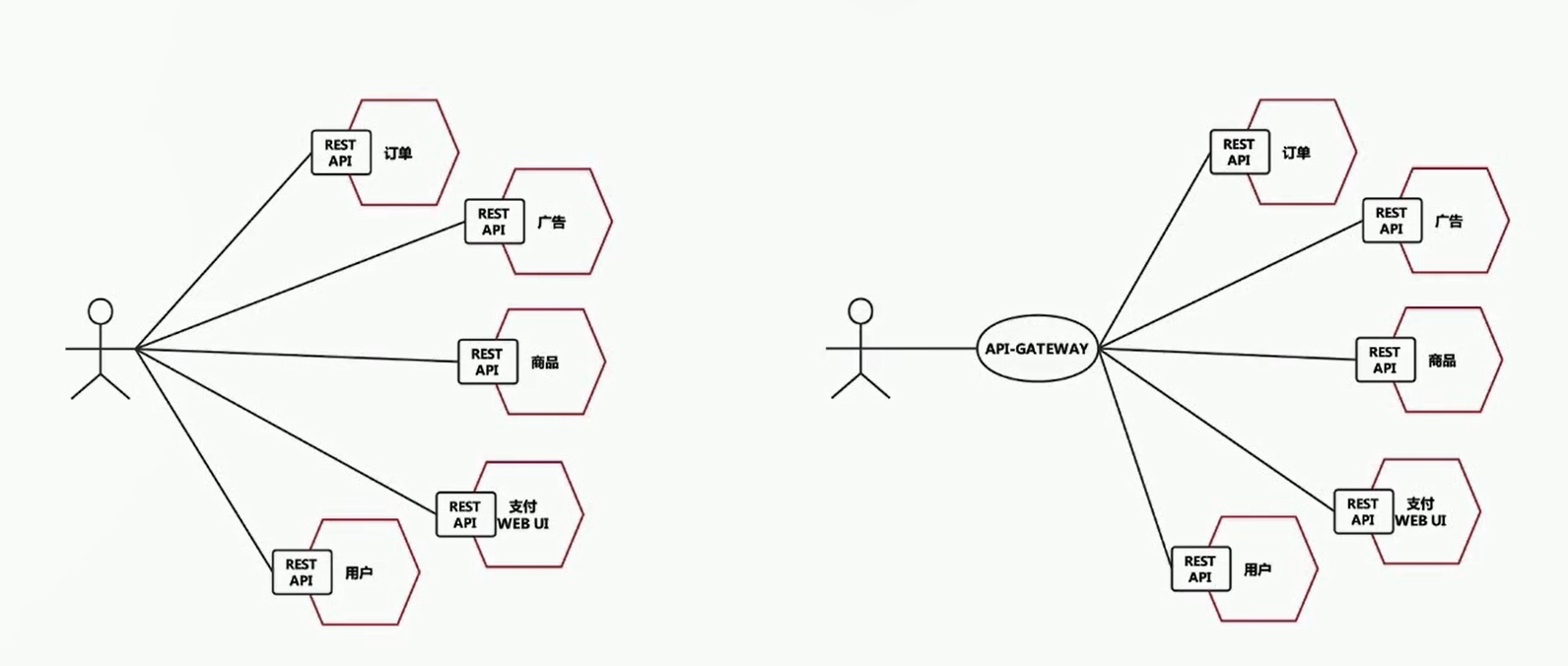

网关同一入口

• 稳定性、高可用
• 安全性
• 性能、并发性
• 扩展性

常见的网关方案

• Nginx + Lua
• Kong
• Tyk
• Spring Cloud Zuul

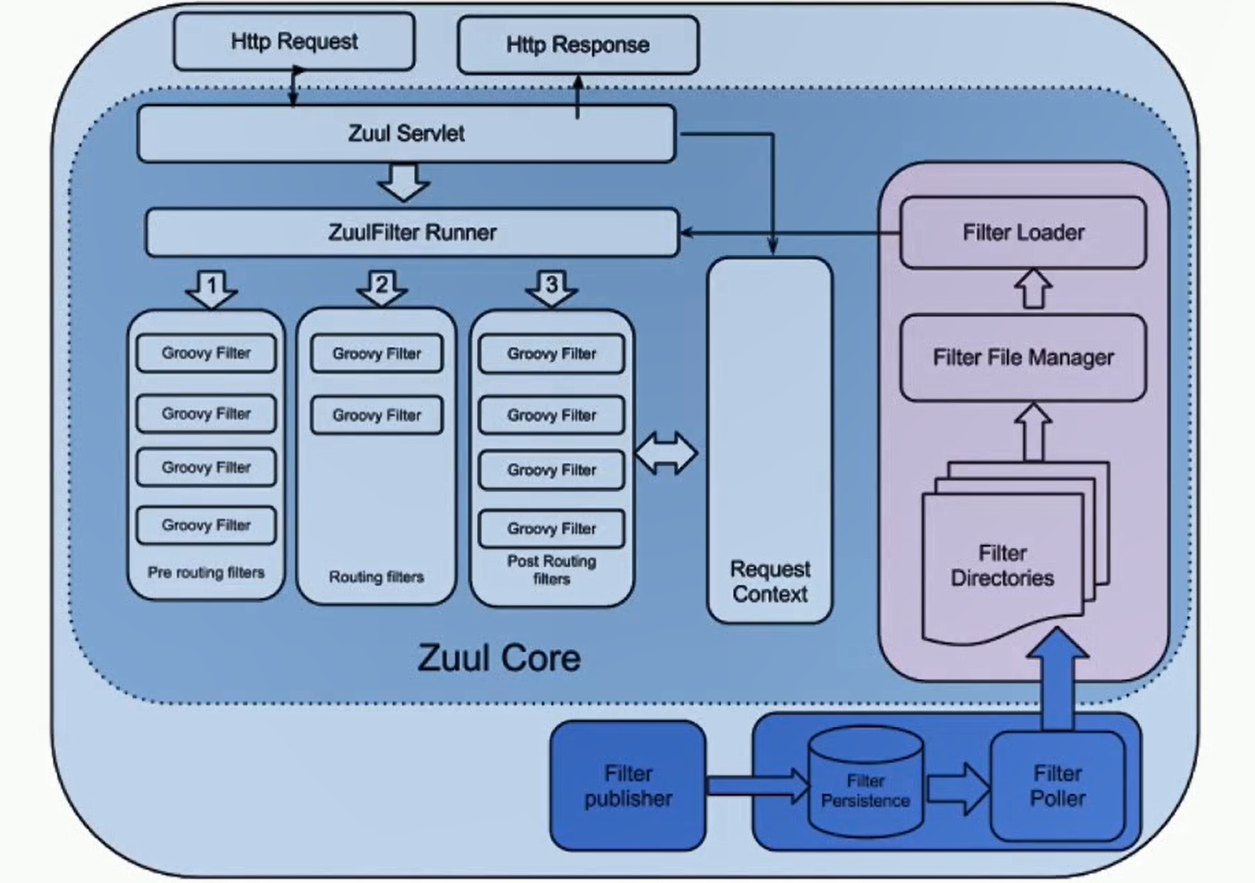

Zuul特点

Zuul=路由+过滤器

四种过滤器API

• 前置（Pre）
• 后置（Post）
• 路由（Route）
• 错误（Error）

Zuul的使用

1、导入依赖

2、添加enable注释@EnableZuulProxy

3、修改配置文件

通过路由得到对应服务

localhost:9000/service-name/list

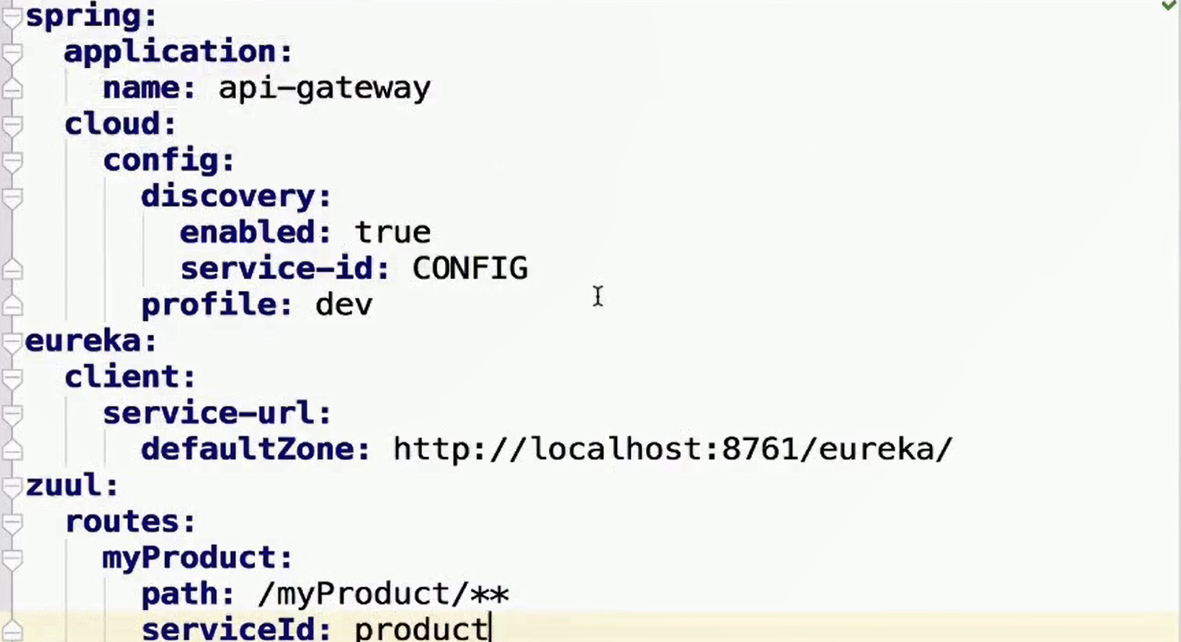

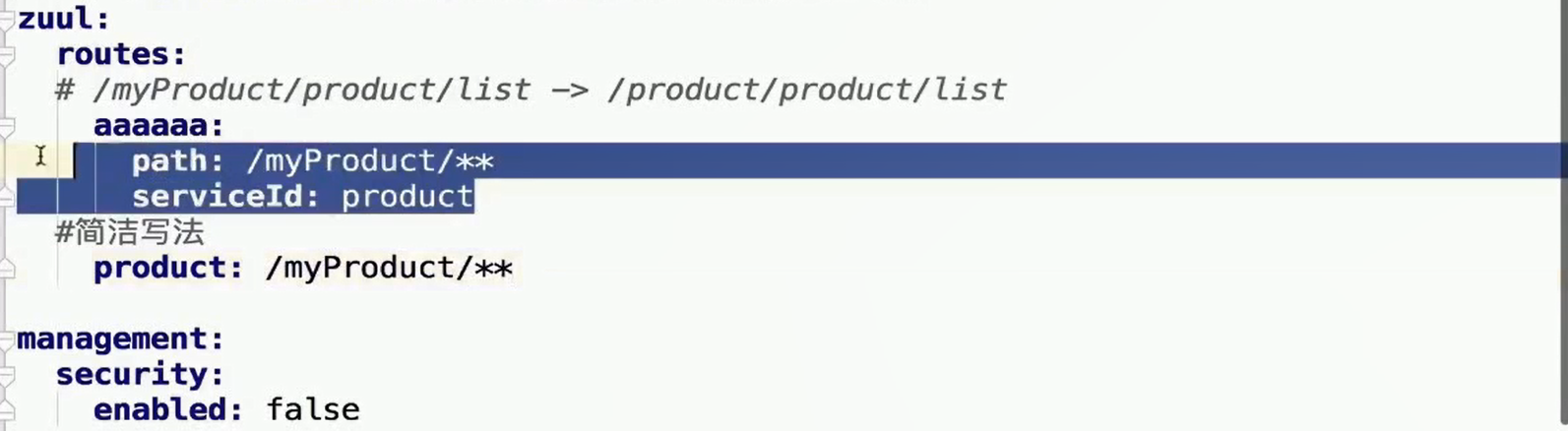

添加规则路由

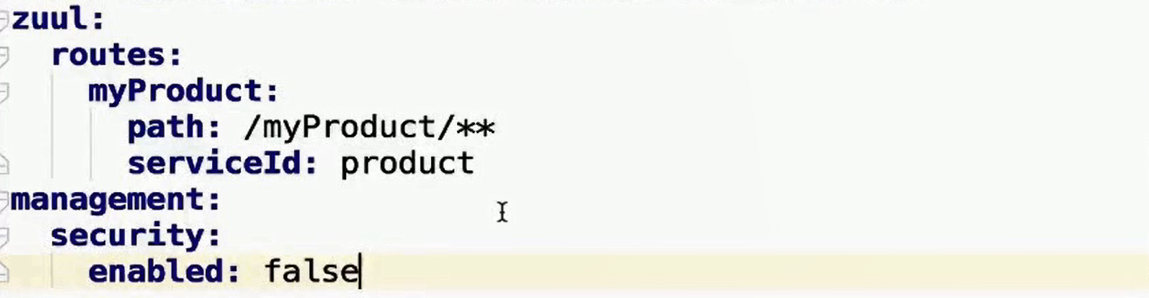

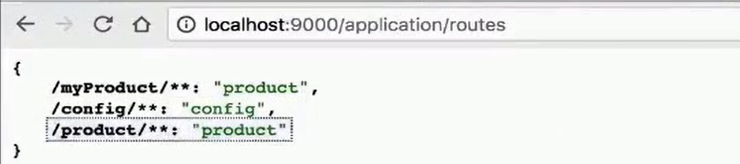

修改安全策略，查看路由详情

或者简洁写法

可以添加忽视路由

ignored-patterns:
  - /**/ignore/list

zuul会默认过滤cookie，加入敏感头过滤，设置为空

zuul:
  routes:
    myProduct:
      sensitiveHeaders:

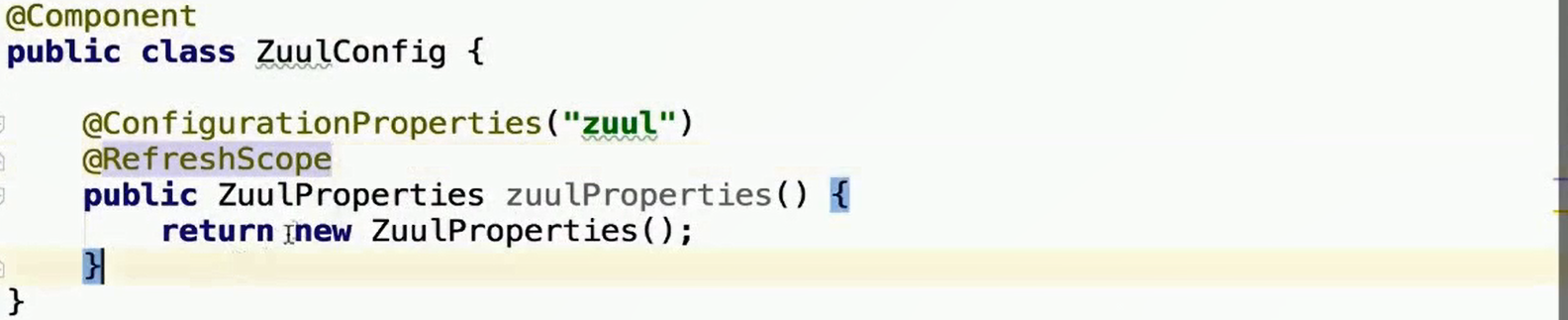

动态配置路由

在github webhook激活动态配置

高可用

部署多台Zuul避免单点故障

直接作为微服务注册在Eureka Server上

与Nginx混搭

Pre&Post过滤器

Zuul在各个Service之前进行统一校验，避免多服务重复校验

• prefilter

  设置必须包含token认证

@Component
public class TokenFilter extends ZuulFilter {
    @Override
    public String filterType() {
        return PRE_TYPE;
    }

    @Override
    public int filterOrder() {
        return PRE_DECORATION_FILTER_ORDER - 1;
    }

    @Override
    public boolean shouldFilter() {
        return true;
    }

    @Override
    public Object run() throws ZuulException {
        RequestContext requestContext = RequestContext.getCurrentContext();
        HttpServletRequest request = requestContext.getRequest();

        String token = request.getParameter("token");
        if(StringUtils.isEmpty(token)){
            requestContext.setSendZuulResponse(false);
            requestContext.setResponseStatusCode(HttpStatus.SC_UNAUTHORIZED);
        }
        return null;
    }
}

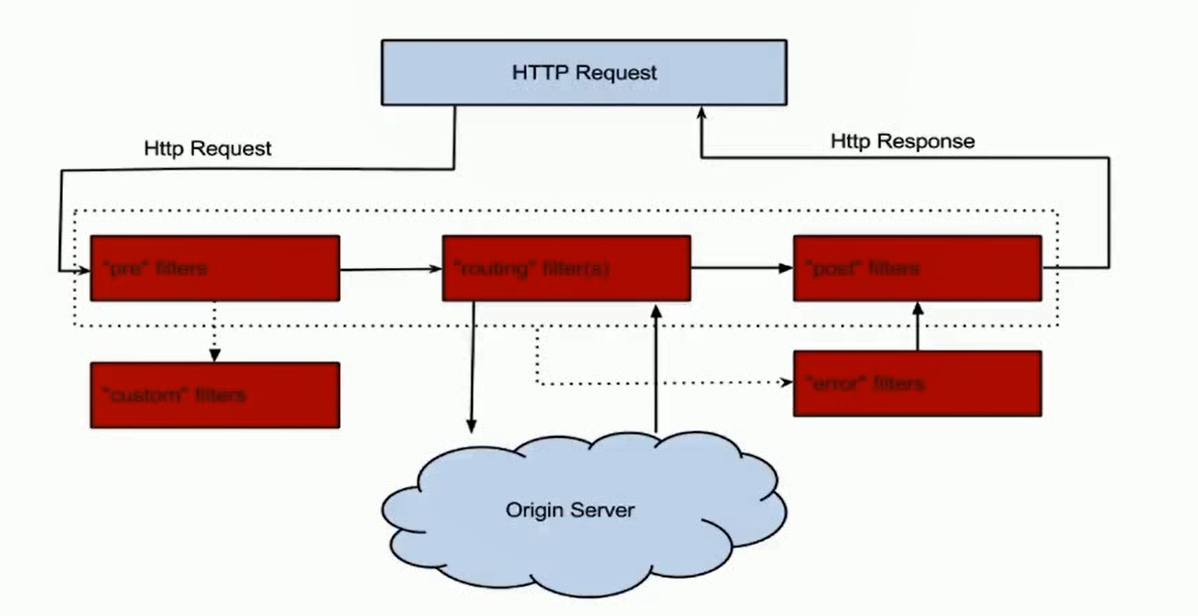

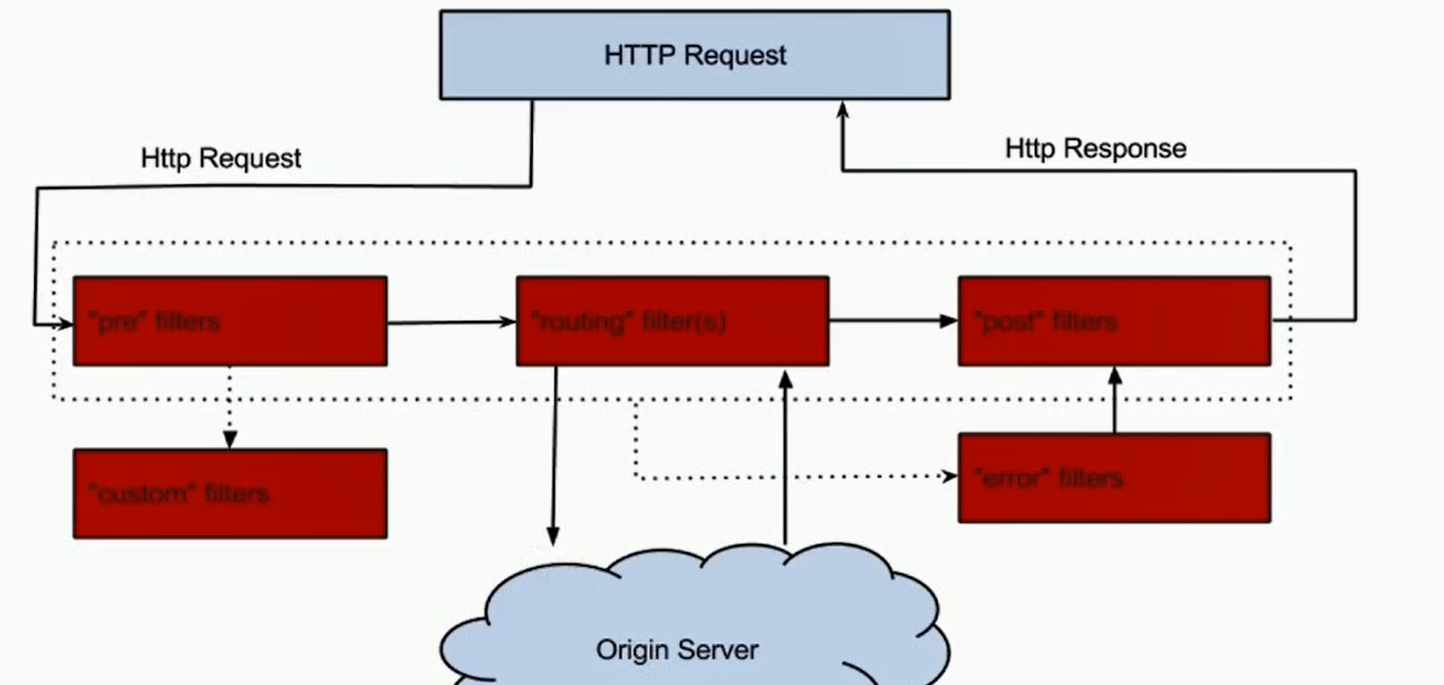

请求生命周期

pre->routing->post

• postfilter

@Component
public class AddResponseHeaderFilter extends ZuulFilter {

    @Override
    public String filterType() {
        return POST_TYPE;
    }

    @Override
    public int filterOrder() {
        return SEND_RESPONSE_FILTER_ORDER - 1;
    }

    @Override
    public boolean shouldFilter() {
        return true;
    }

    @Override
    public Object run() {
        RequestContext requestContext = new RequestContext();
        HttpServletResponse response = requestContext.getResponse();
        response.setHeader("X=Foo", UUID.randomUUID().toString());
        return null;
    }
}

限流

请求被转发前调用

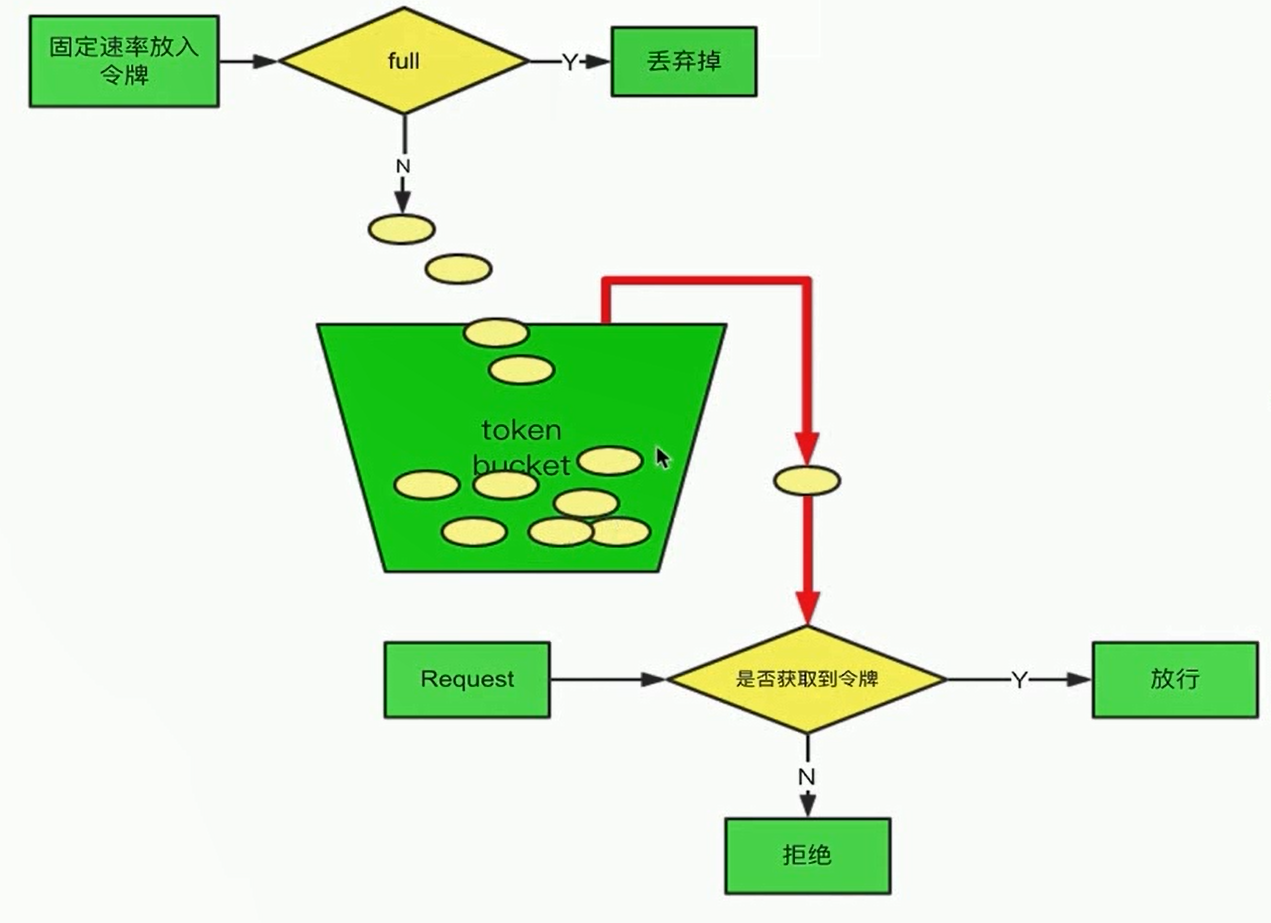

令牌桶算法

@Component
public class RateFilter extends ZuulFilter {
    // 100 allowed per second
    private static final RateLimiter RATE_LIMITER = RateLimiter.create(100);


    @Override
    public String filterType() {
        return PRE_TYPE;
    }

    @Override
    public int filterOrder() {
        return SERVLET_DETECTION_FILTER_ORDER - 1;
    }

    @Override
    public boolean shouldFilter() {
        return true;
    }

    @Override
    public Object run() {
        // check if it has allowed
        if (!RATE_LIMITER.tryAcquire()){
            throw new RateLimitException();
        }
        return null;
    }
}

跨域

• 在被调用的类或方法上增加@CrossOrigin注解

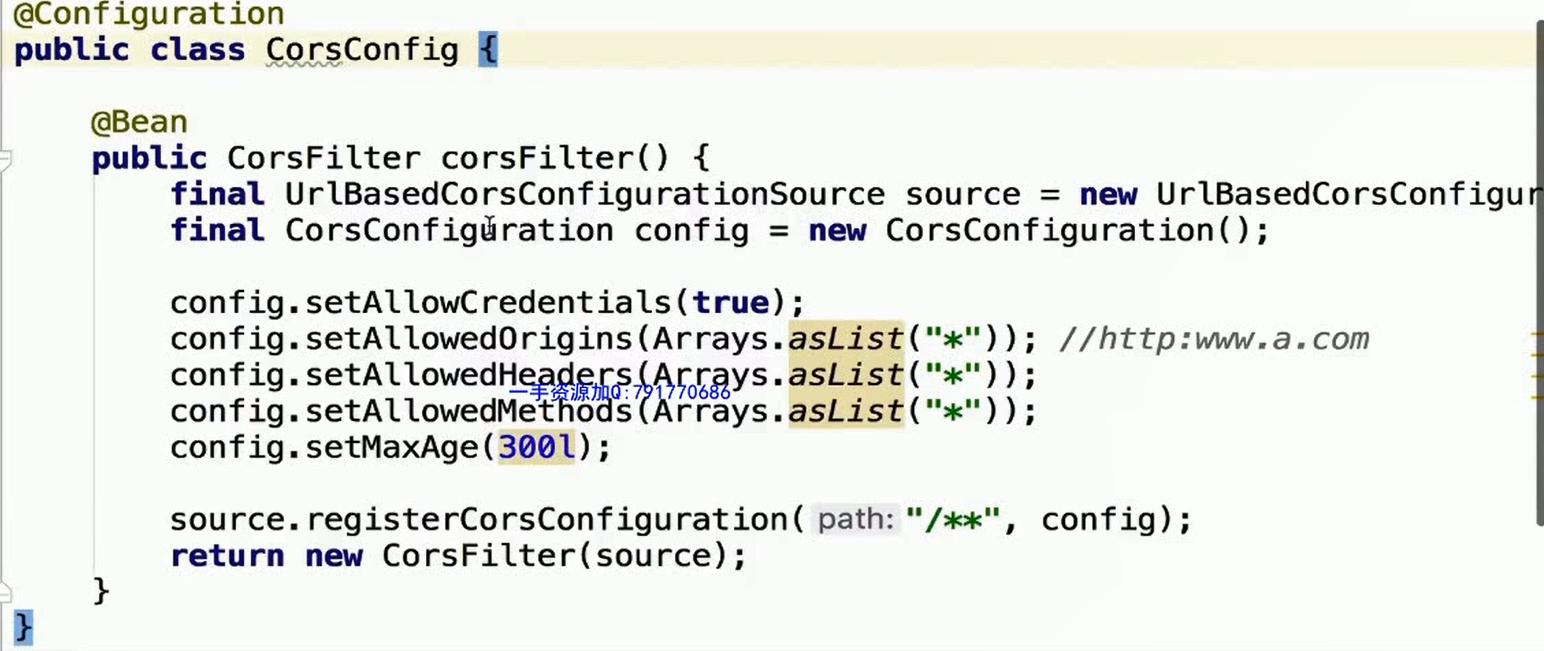

• 在Zuul里增加CorsFilter过滤器

服务容错与Hystrix

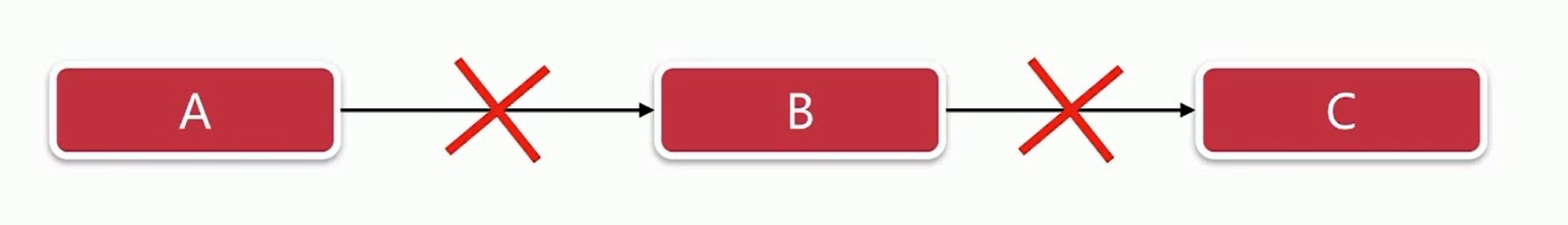

雪崩效应

由于调用失败重复重试、导致整个系统不可用

服务降级

优先核心服务、非核心服务不可用或弱可用

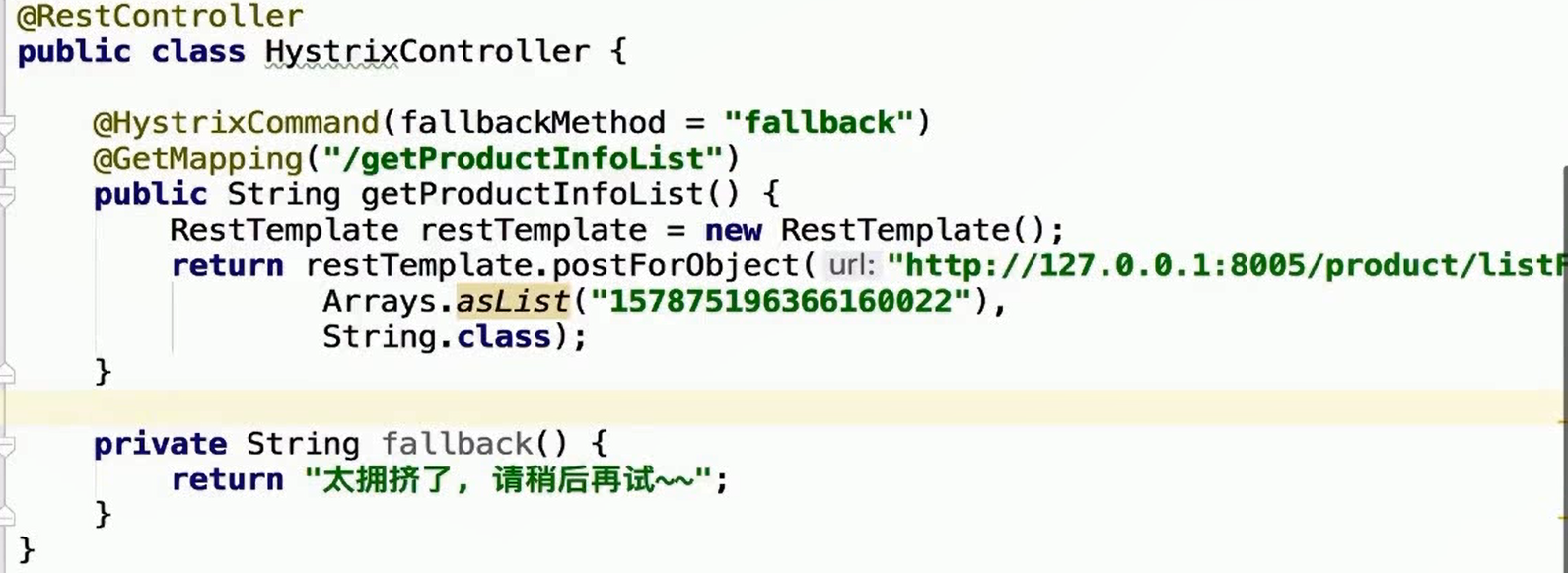

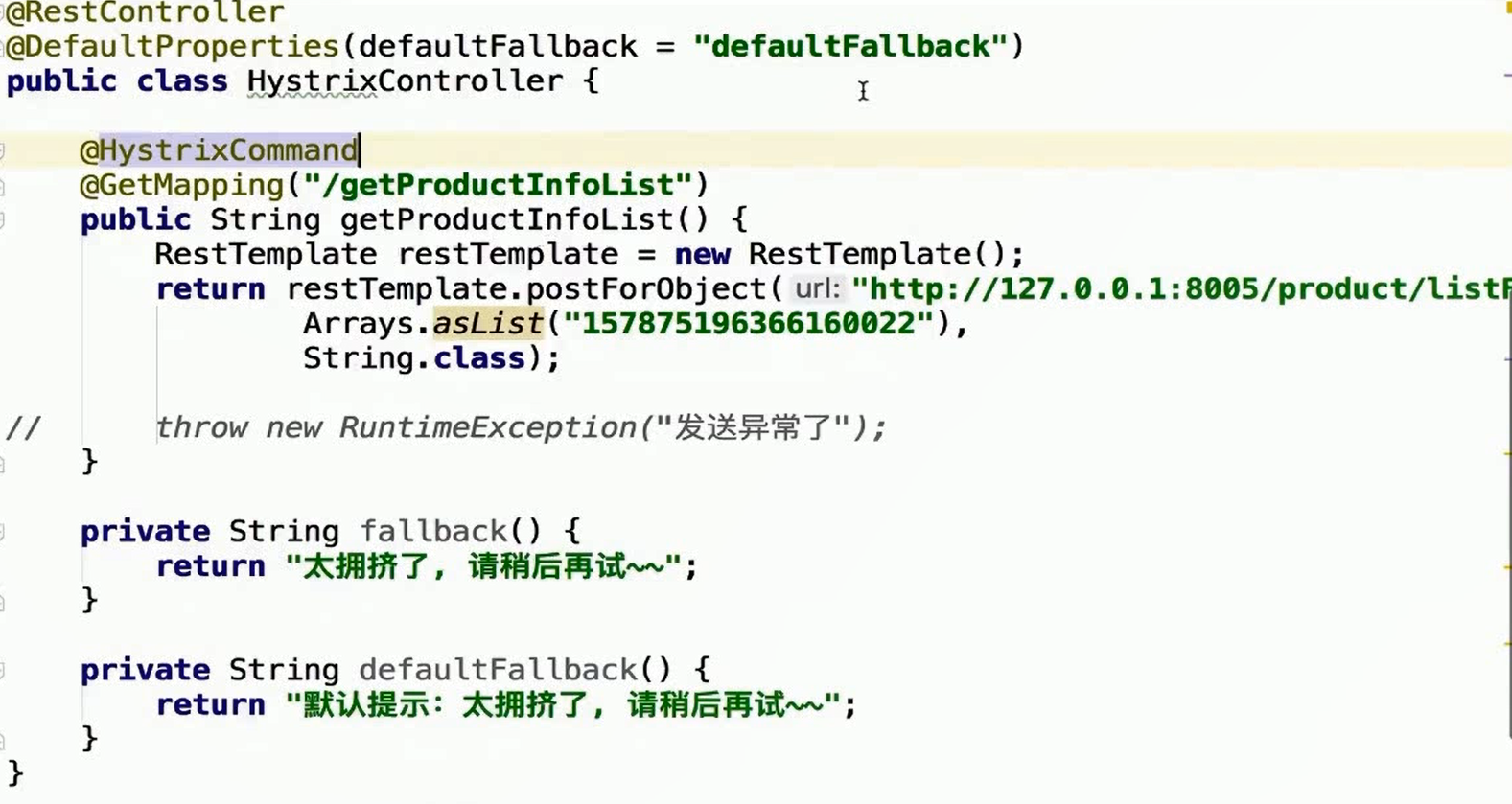

通过HystrixCommand注解指定

fallbackMethod函数中（回退函数）具体实现降级逻辑

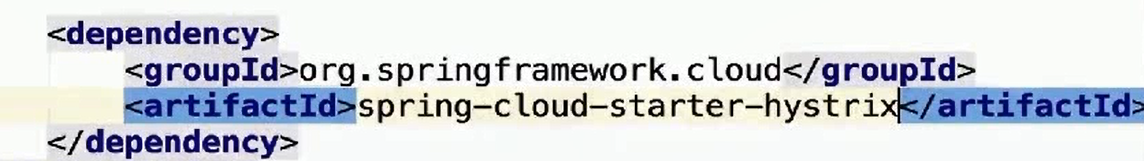

引入依赖

添加注解@EnableCircuitBreaker

服务出错后执行回滚函数，如果出现异常，同样回滚，因而可以自己定制回滚情况

从而实现统一降级

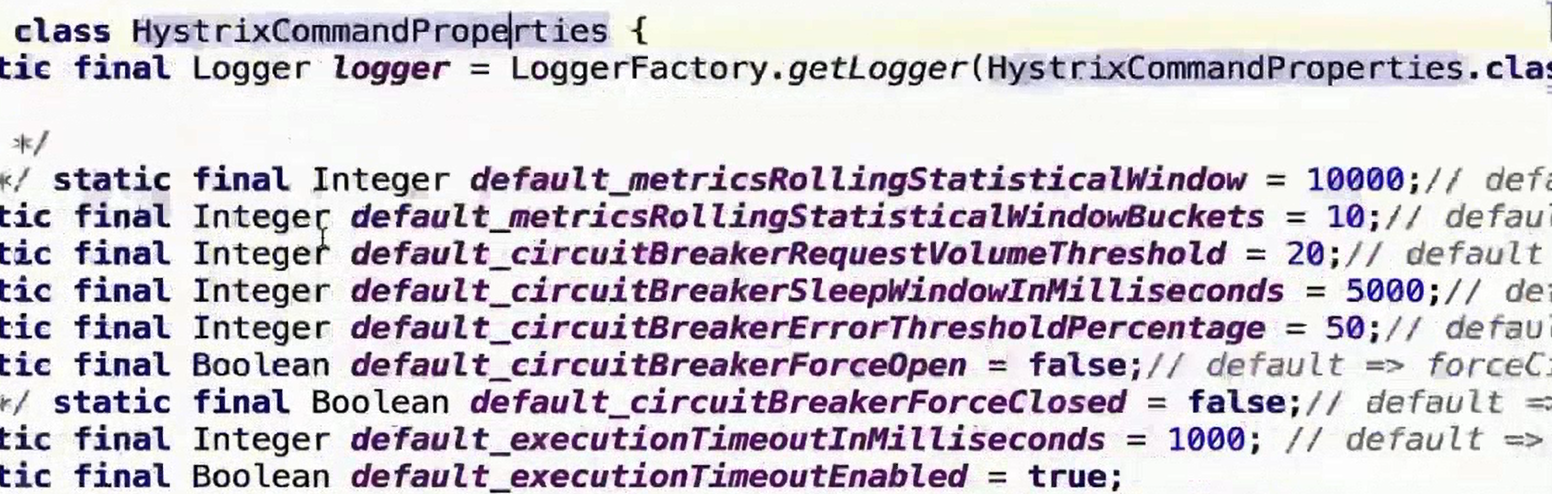

如果访问时间过长会自动触发降级，因而可以配置超时时间

@HystrixCommand(commandProperties = {
            @HystrixProperty(name = "default_executionTimeoutInMilliseconds",value = "3000")
    })

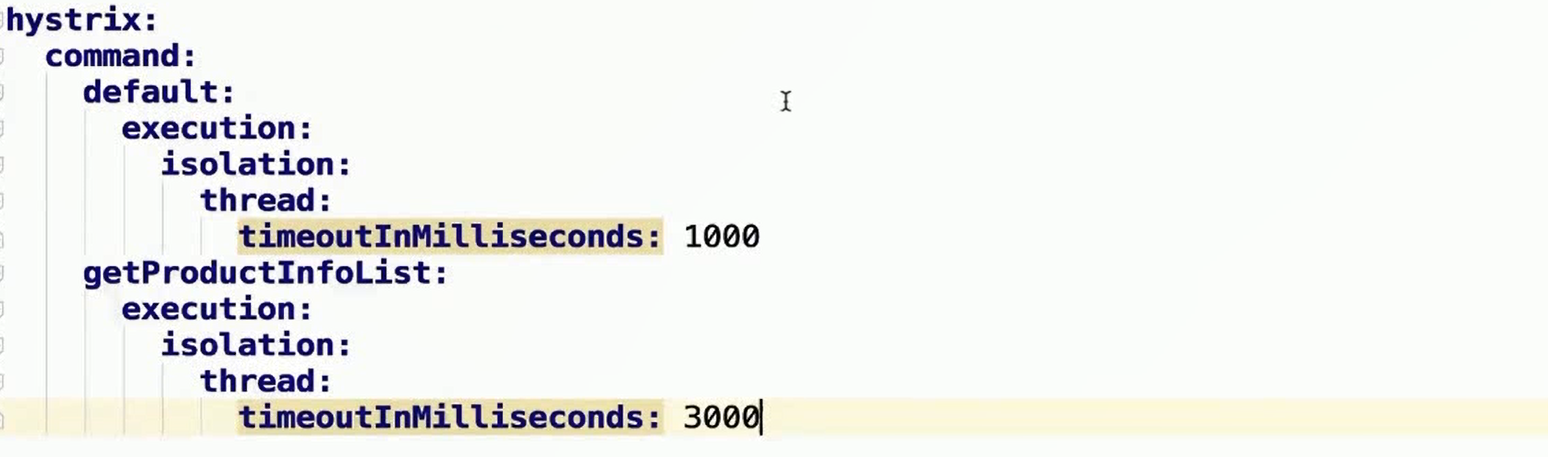

或者写在yml配置文件中

服务熔断

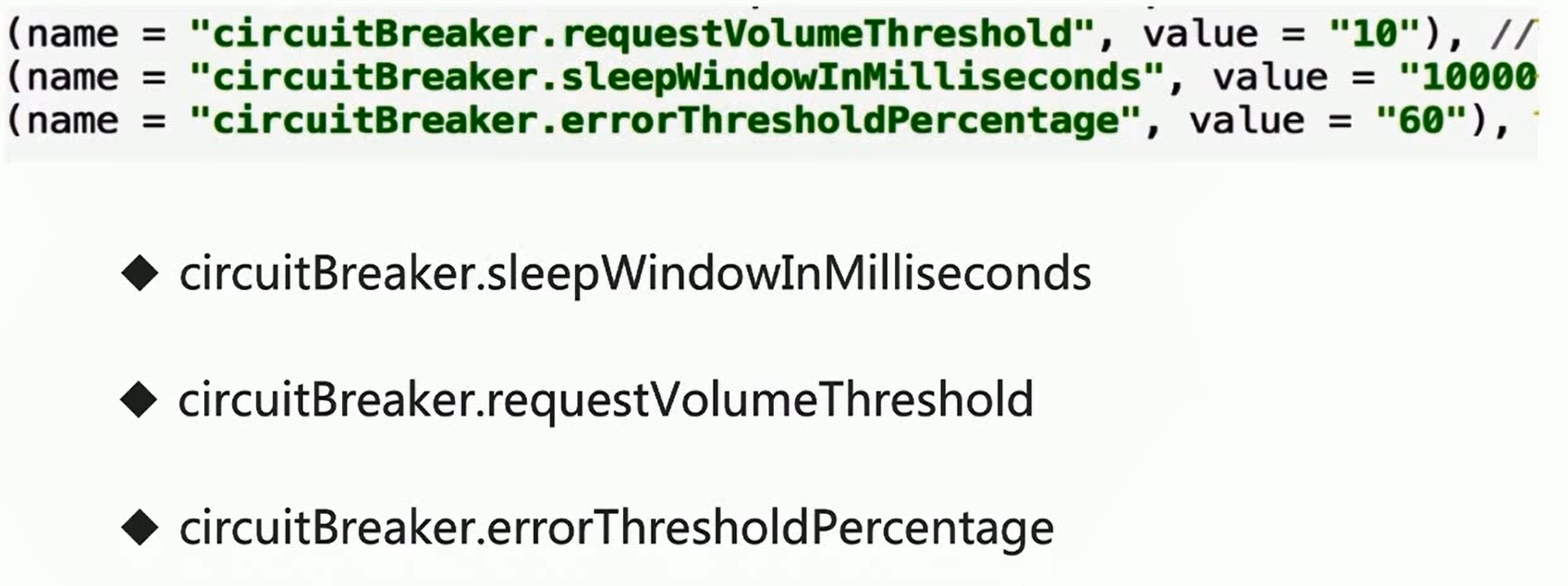

时间窗口、最小请求数、断路阈值百分比

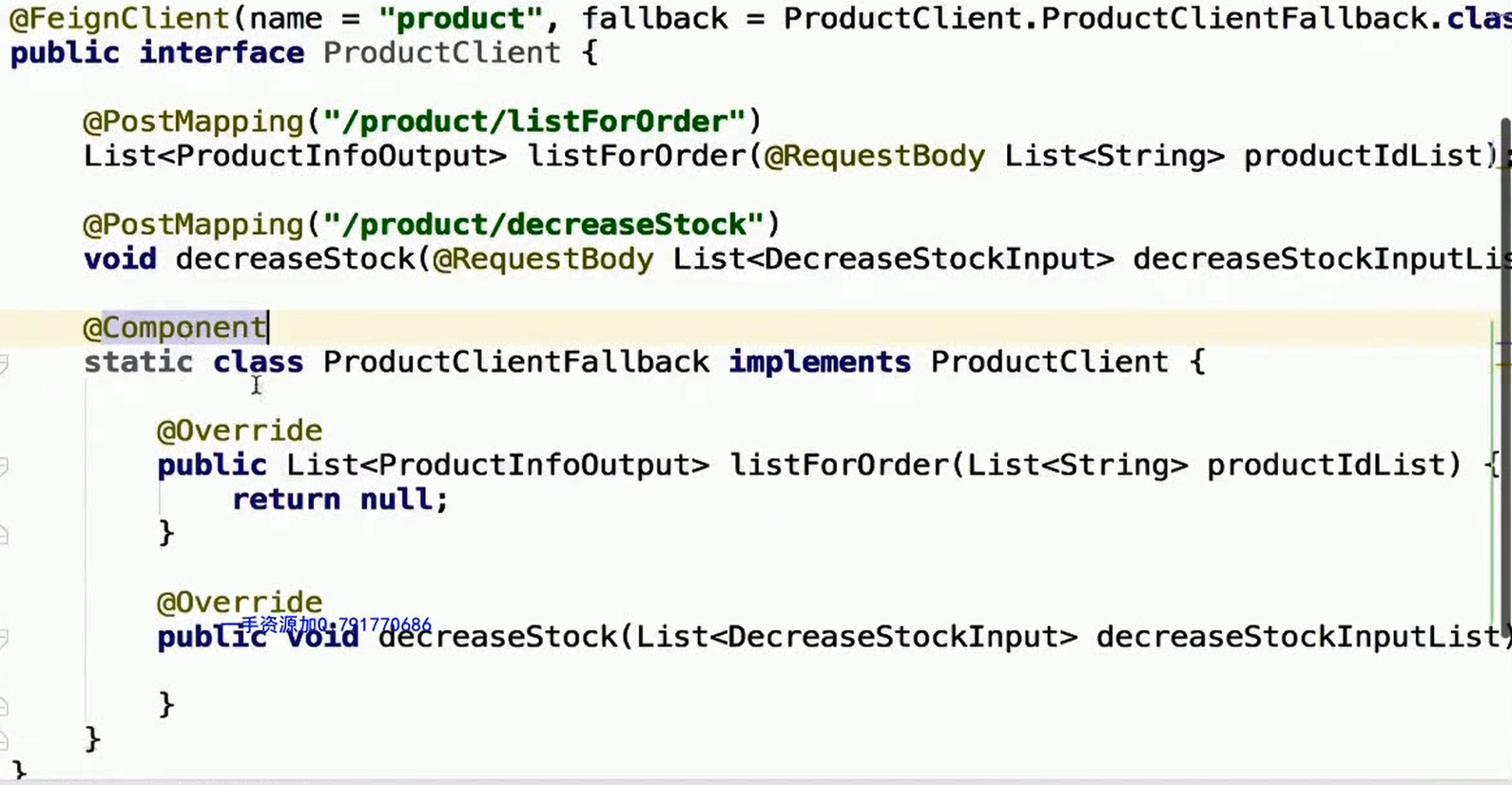

Feign与Hystrix结合

Feign中集成了Hystrix，需要配置可用

feign:
  hystrix:
    enabled: true

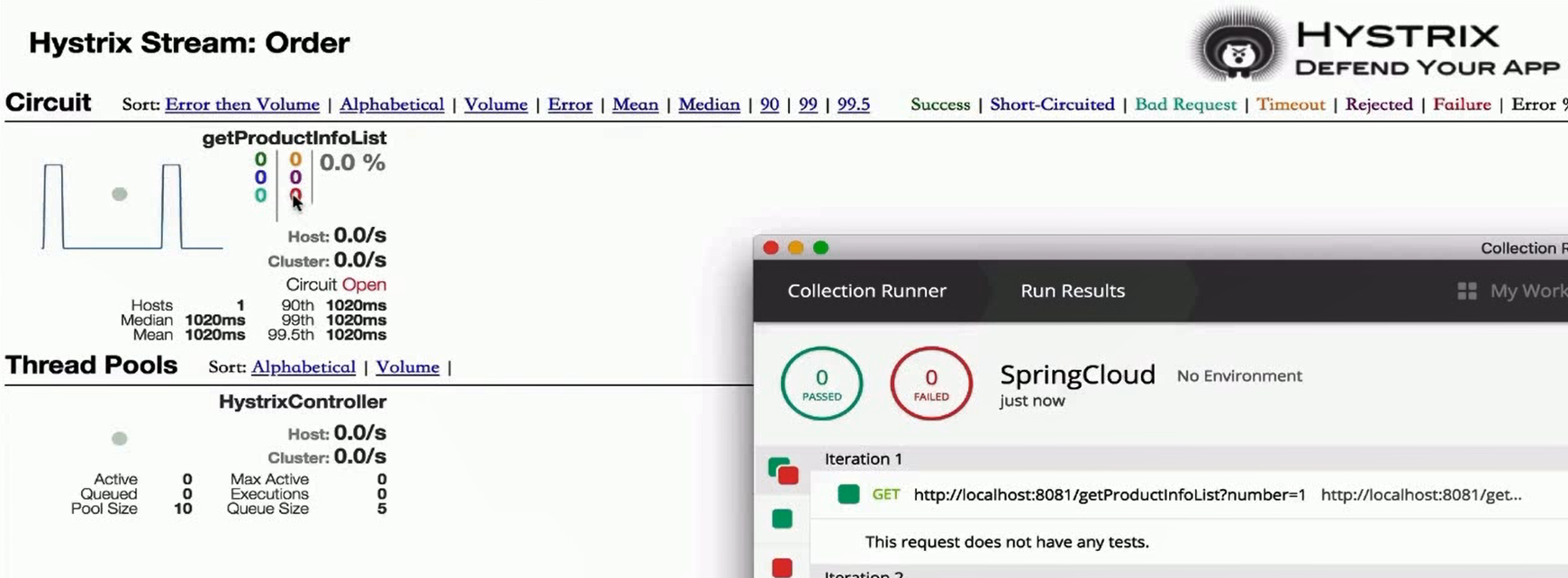

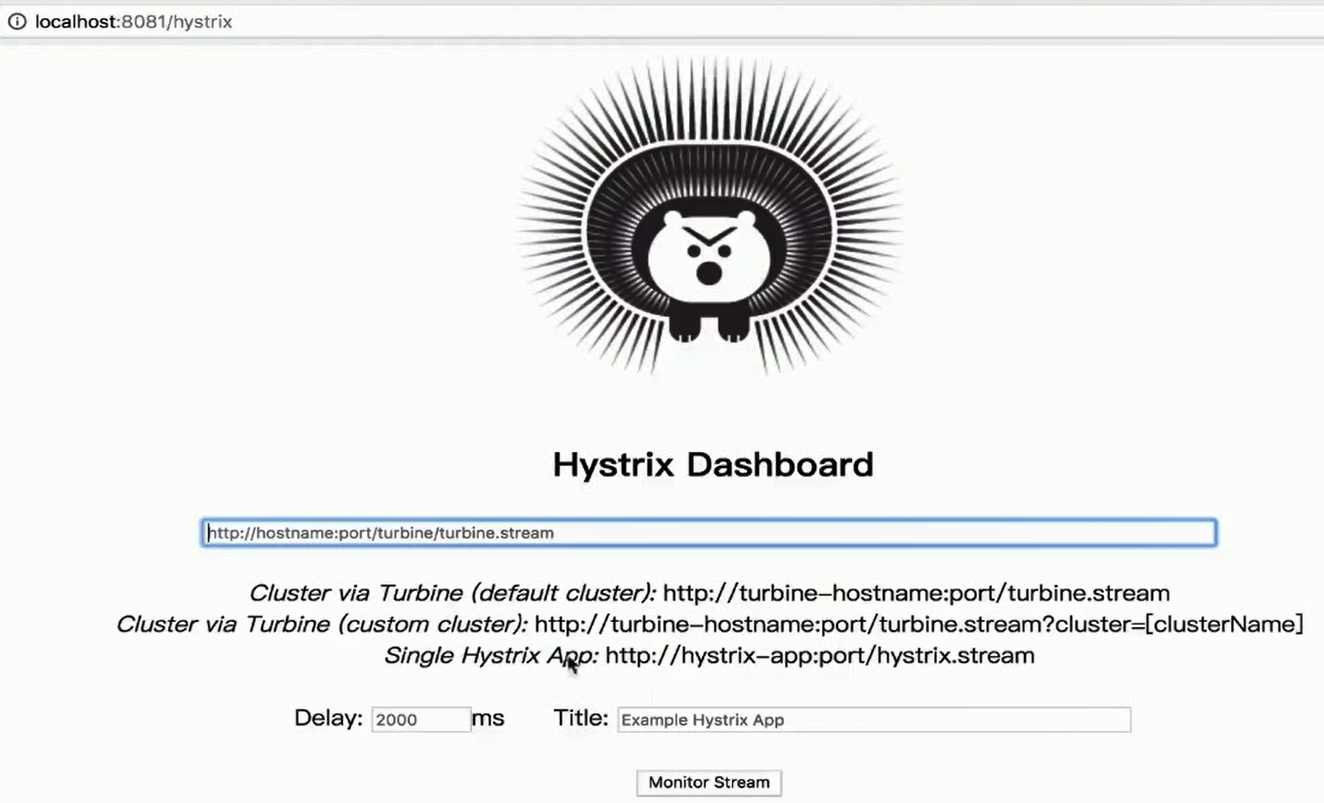

可视化

@EnableHystrixDashboard

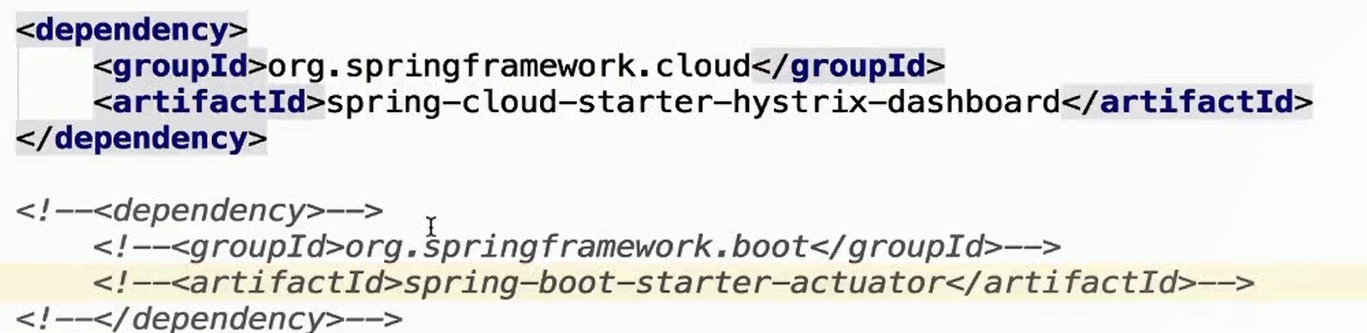

引入依赖

management:
  context-path: /

服务追踪

Sleuth链路监控

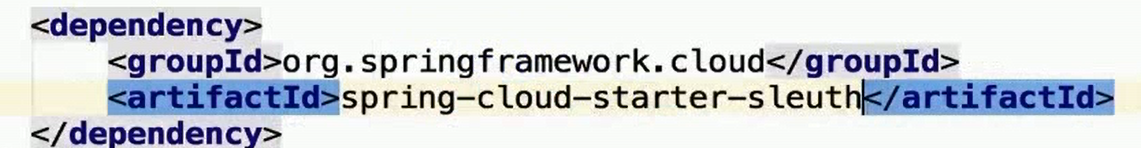

引入依赖

配置日志级别

logging:
  level:
    org.springframework.cloud.netflix.feign: debug

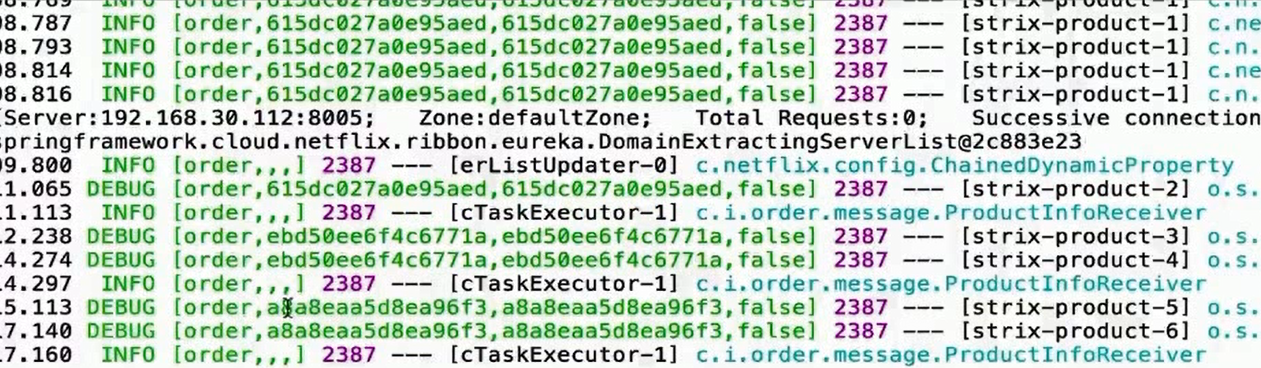

执行后，查看日志

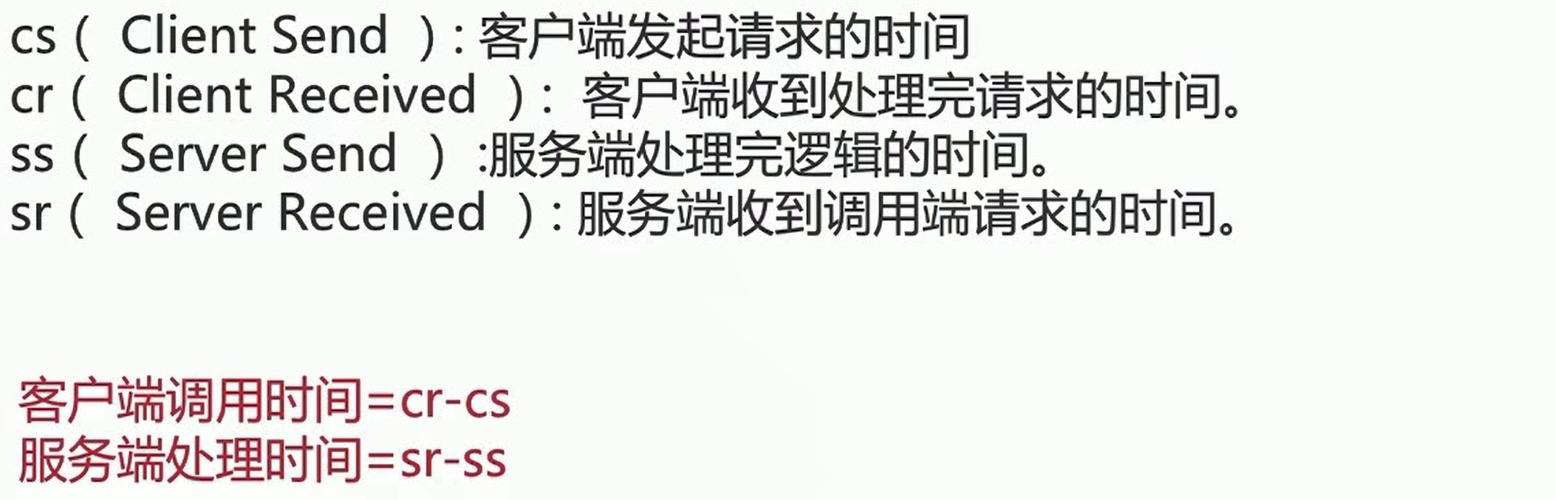

opentrace标准

划分为四种事件类型

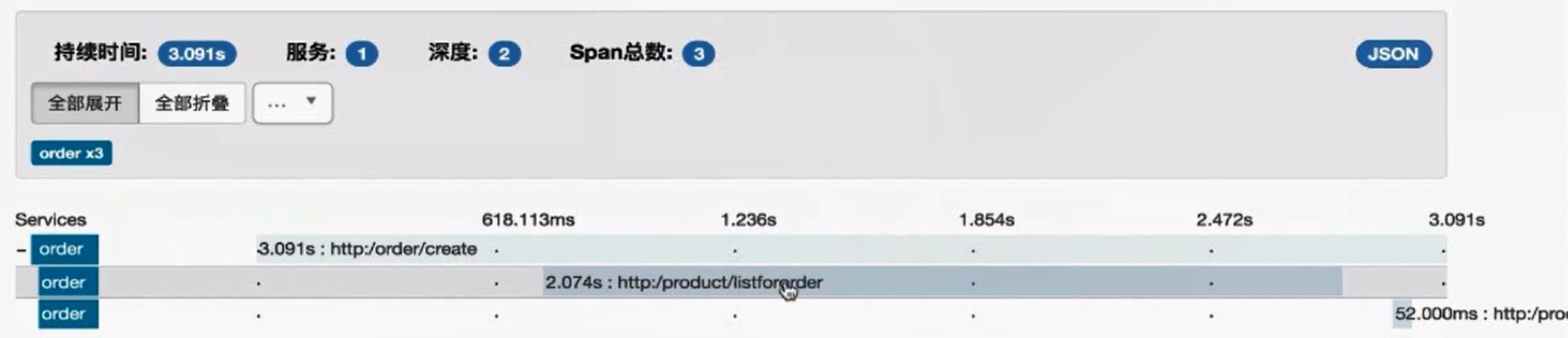

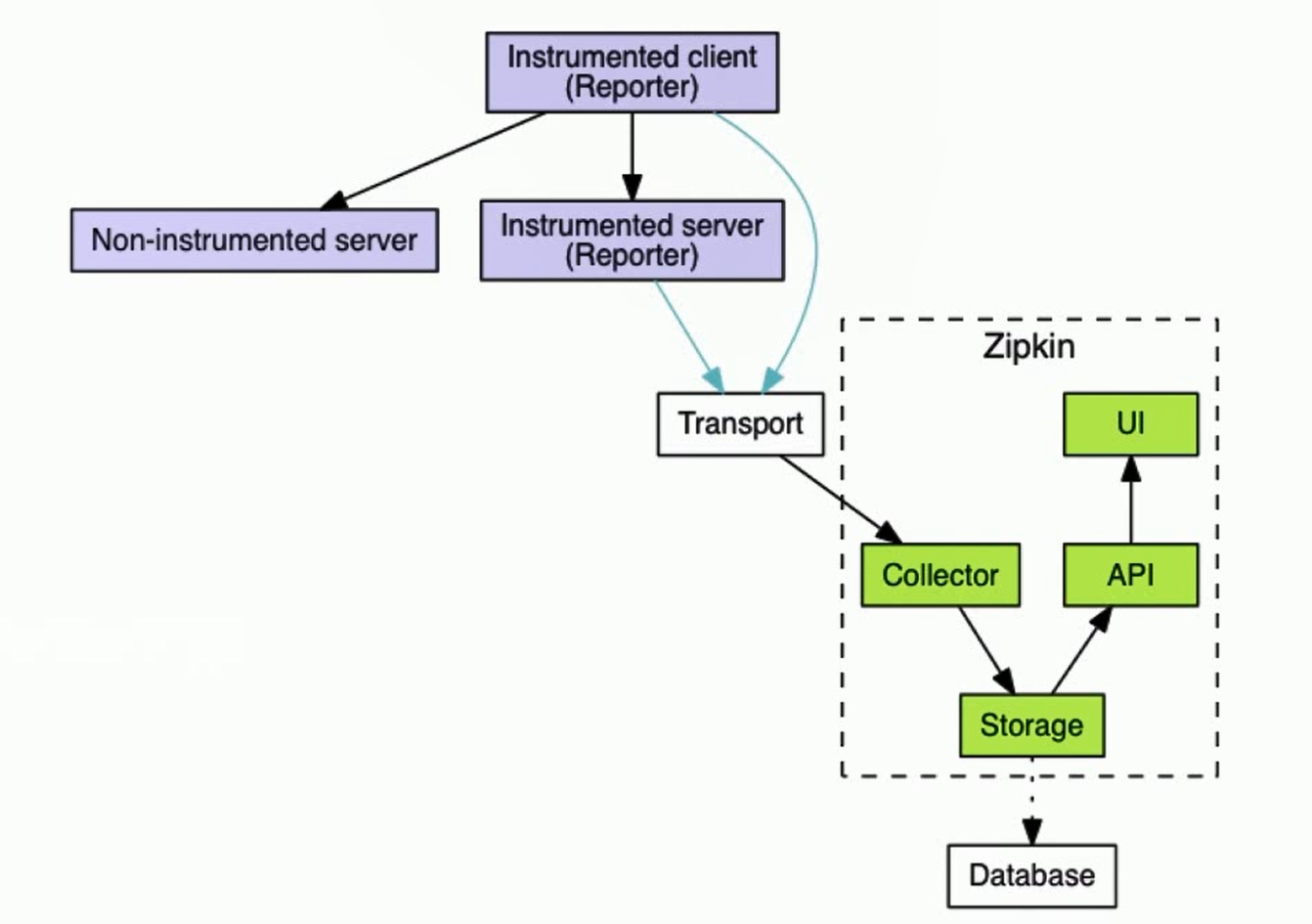

Zipkin
