  1. RabbitMQ集群架构模式
    1. 主备模式(Warren)
    2. 远程模式(Shovel)
    3. 镜像模式(Mirror)
    4. 多活模式
  2. 镜像模型的构建
  3. 恢复与故障转移
  4. 延迟插件

正所谓万物皆可集群。。

RabbitMQ集群架构模式

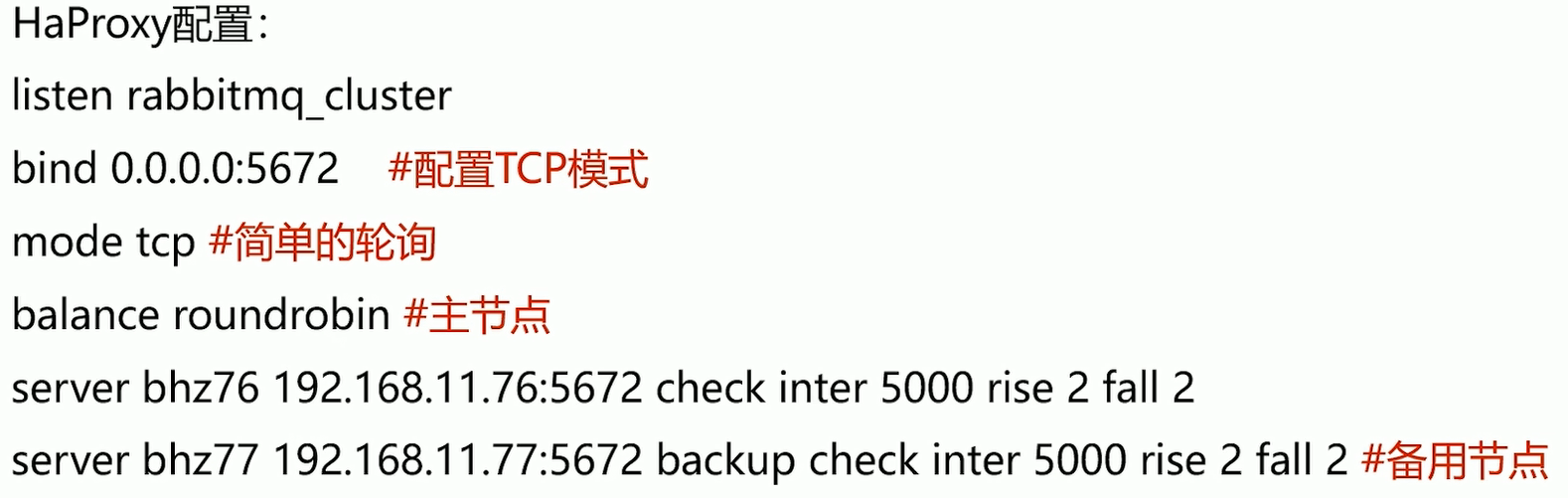

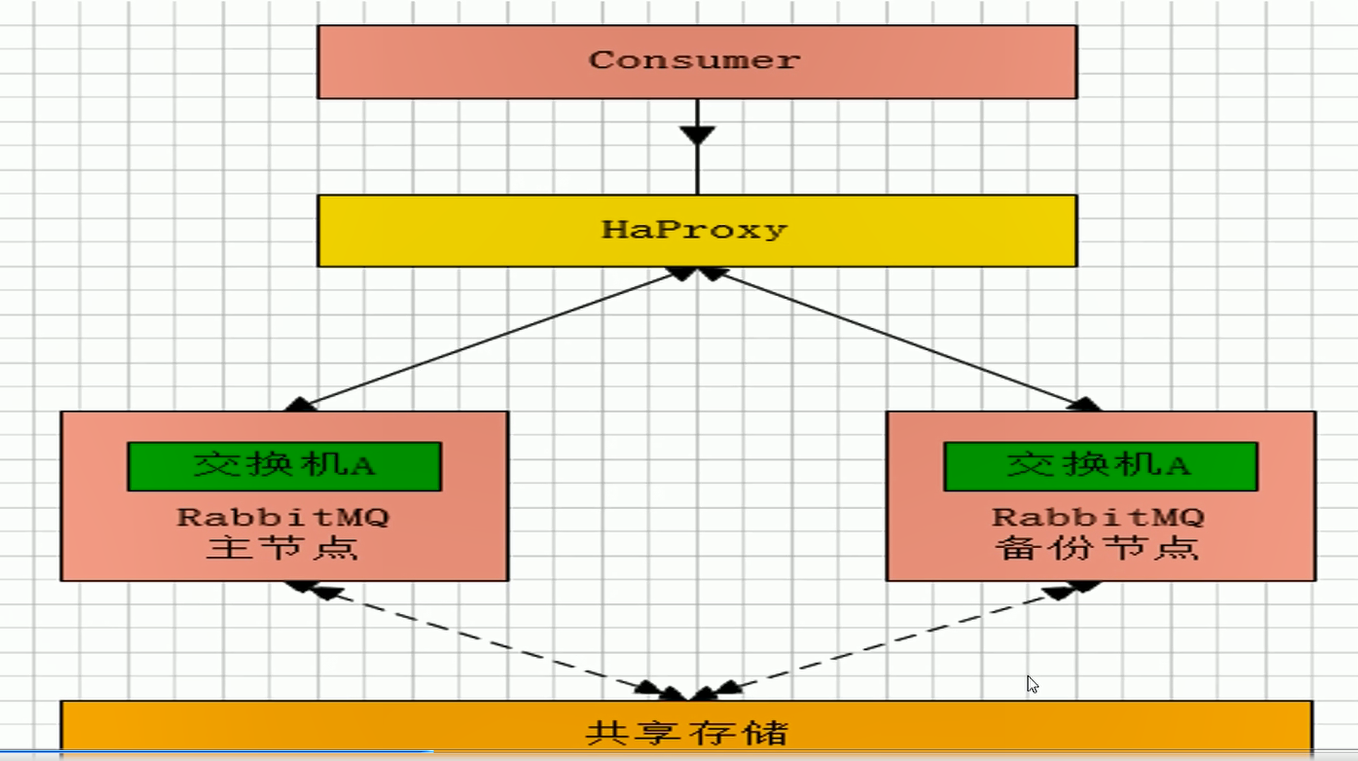

主备模式(Warren)

适合并发或数据量不高的情况下，简单易用

主节点挂掉，从节点替补（可能多个从节点）

c1

c2

每五秒做一次检查，两次正常可用，两次失败不可用

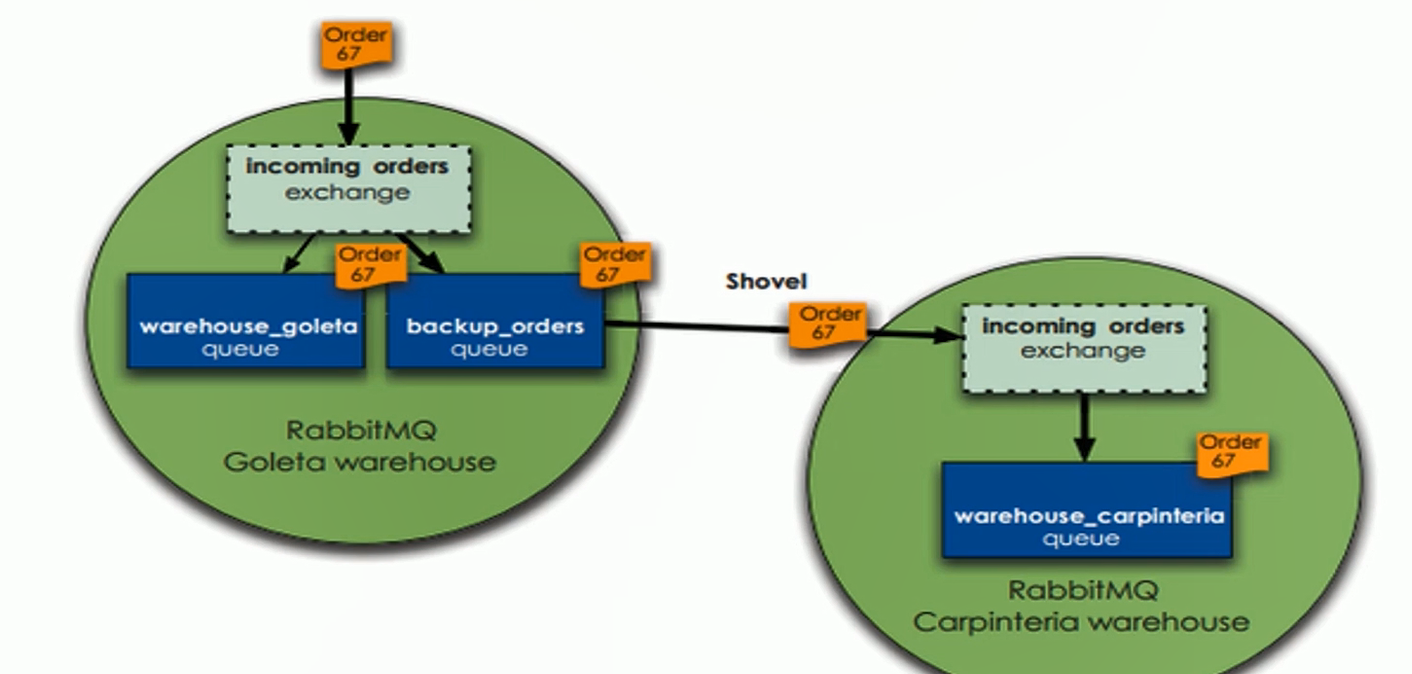

远程模式(Shovel)

双活模式，将消息移动到不同数据中心，分摊压力

可以跨地域使两个MQ互联

近端同步确认，远端异步确认

c3

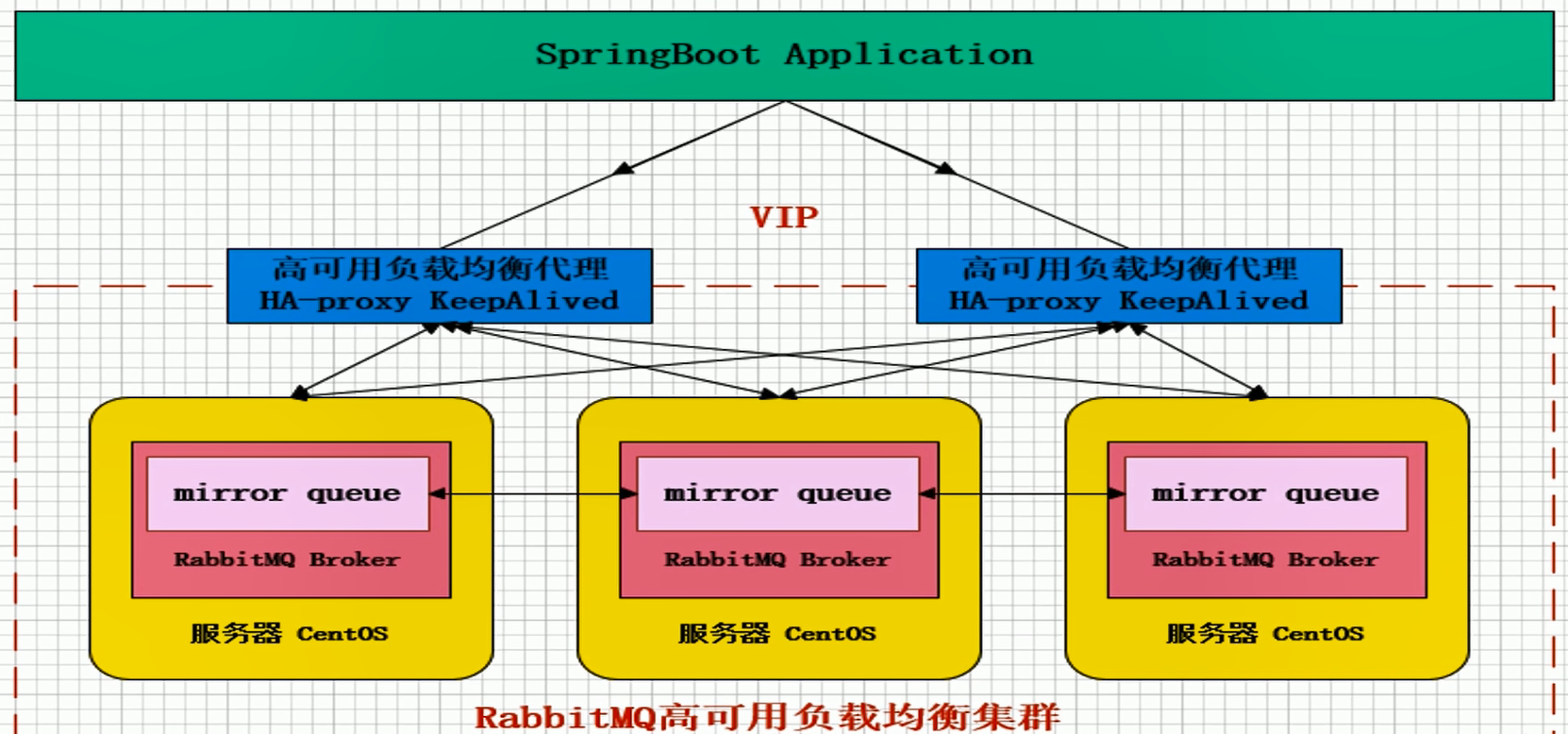

镜像模式(Mirror)

使用镜像队列，使用2-3个节点实现数据同步

c4

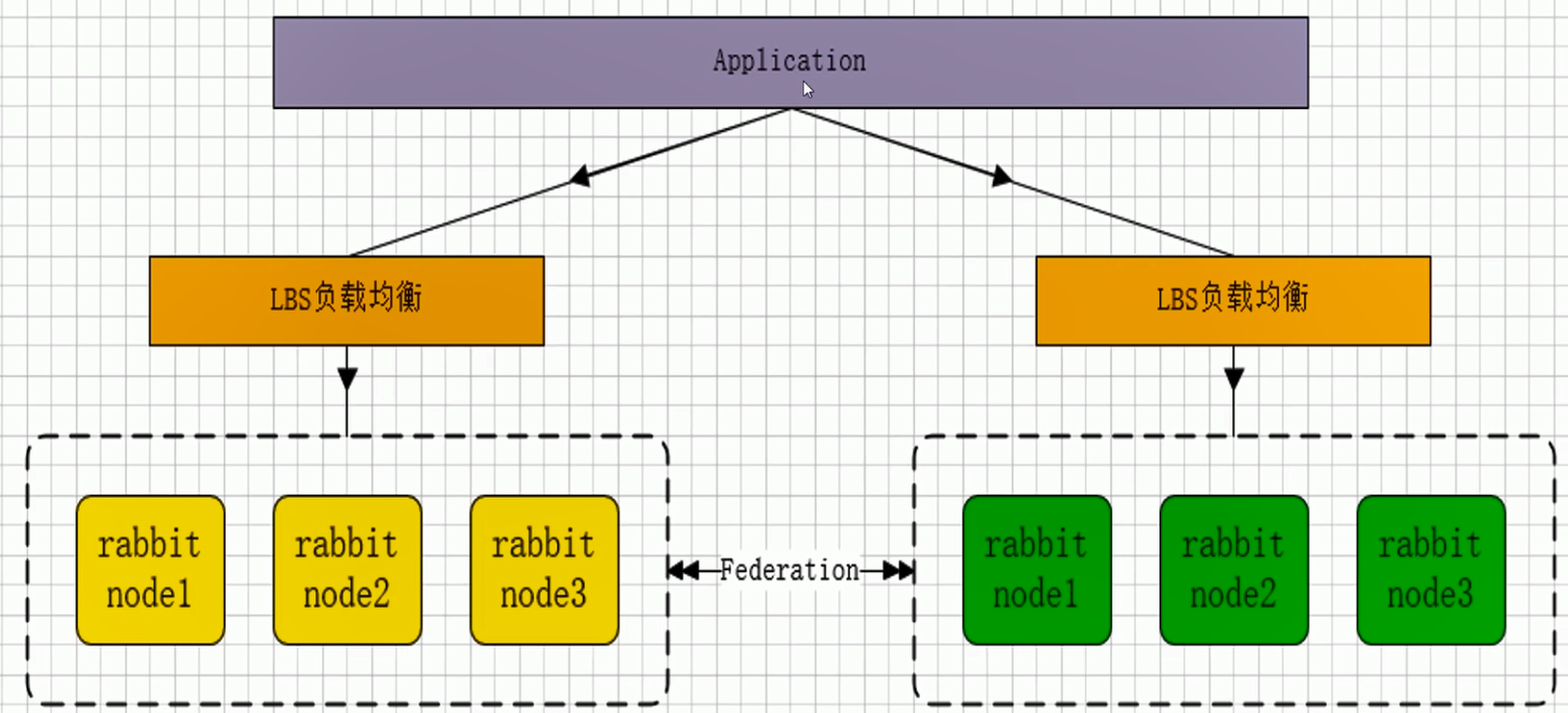

多活模式

在两个或多个MQ集群中实现数据同步

c5

c6

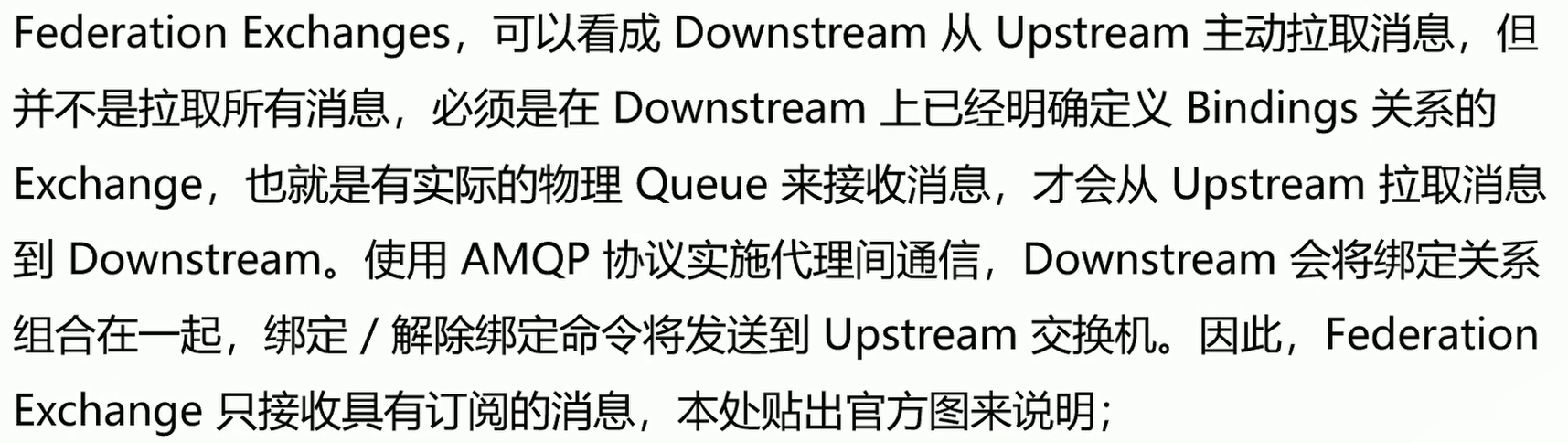

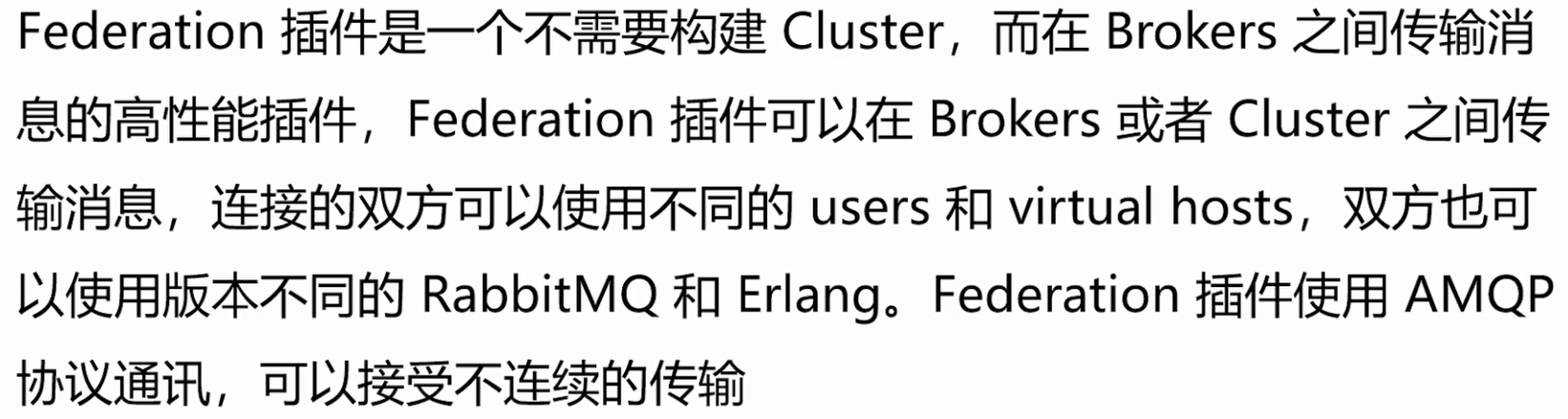

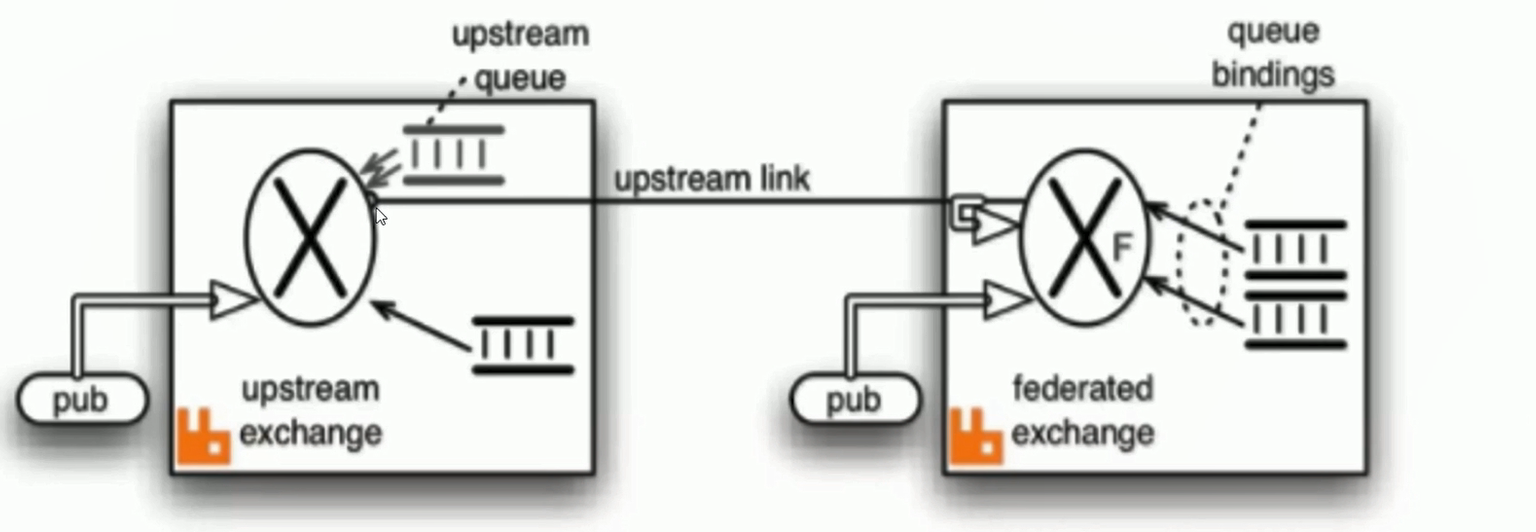

federation exchange：

c7

c8

镜像模型的构建

实验说明

c9

节点安装

  • 安装依赖
yum install build-essential openssl openssl-devel unixODBC unixODBC-devel make gcc gcc-c++ kernel-devel m4 ncurses-devel tk tc xz
  • 下载安装包
wget www.rabbitmq.com/releases/erlang/erlang-18.3-1.el7.centos.x86_64.rpm
wget http://repo.iotti.biz/CentOS/7/x86_64/socat-1.7.3.2-5.el7.lux.x86_64.rpm
wget www.rabbitmq.com/releases/rabbitmq-server/v3.6.5/rabbitmq-server-3.6.5-1.noarch.rpm
  • 安装服务命令
rpm -ivh erlang-18.3-1.el7.centos.x86_64.rpm
rpm -ivh socat-1.7.3.2-5.el7.lux.x86_64.rpm
rpm -ivh rabbitmq-server-3.6.5-1.noarch.rpm
  • 修改集群用户与连接心跳检测
注意修改vim /usr/lib/rabbitmq/lib/rabbitmq_server-3.6.5/ebin/rabbit.app文件
修改：loopback_users 中的 <<"guest">>,只保留guest
修改：heartbeat 为1
  • 安装管理插件
//首先启动服务
/etc/init.d/rabbitmq-server start stop status restart
//查看服务有没有启动： lsof -i:5672
rabbitmq-plugins enable rabbitmq_management
//可查看管理端口有没有启动： lsof -i:15672 或者 netstat -tnlp|grep 15672
  • 服务指令
/etc/init.d/rabbitmq-server start stop status restart
验证单个节点是否安装成功：http://192.168.11.71:15672/
1．  Ps：以上操作三个节点（71、72、73）同时进行操作

文件同步

选择76、77、78任意一个节点为Master（这里选择76为Master），也就是说我们需要把76的Cookie文件同步到77、78节点上去，进入/var/lib/rabbitmq目录下，把/var/lib/rabbitmq/.erlang.cookie文件的权限修改为777，原来是400；然后把.erlang.cookie文件copy到各个节点下；最后把所有cookie文件权限还原为400即可。

/etc/init.d/rabbitmq-server stop
//进入目录修改权限；远程copy77、78节点，比如：
scp /var/lib/rabbitmq/.erlang.cookie 到192.168.11.77和192.168.11.78中

组成集群

  • 停止MQ服务
rabbitmqctl stop

  • 组成集群

    接下来我们就可以使用集群命令，配置76、77、78为集群模式，3个节点（76、77、78）执行启动命令，后续启动集群使用此命令即可。

rabbitmq-server -detached
  • slave加入集群
//注意做这个步骤的时候：需要配置/etc/hosts 必须相互能够寻址到
bhz77：rabbitmqctl stop_app
bhz77：rabbitmqctl join_cluster --ram rabbit@bhz76
bhz77：rabbitmqctl start_app
bhz78：rabbitmqctl stop_app
bhz78：rabbitmqctl join_cluster rabbit@bhz76
bhz78：rabbitmqctl start_app
//在另外其他节点上操作要移除的集群节点
rabbitmqctl forget_cluster_node rabbit@bhz24
  • 修改集群名称
rabbitmqctl set_cluster_name rabbitmq_cluster1

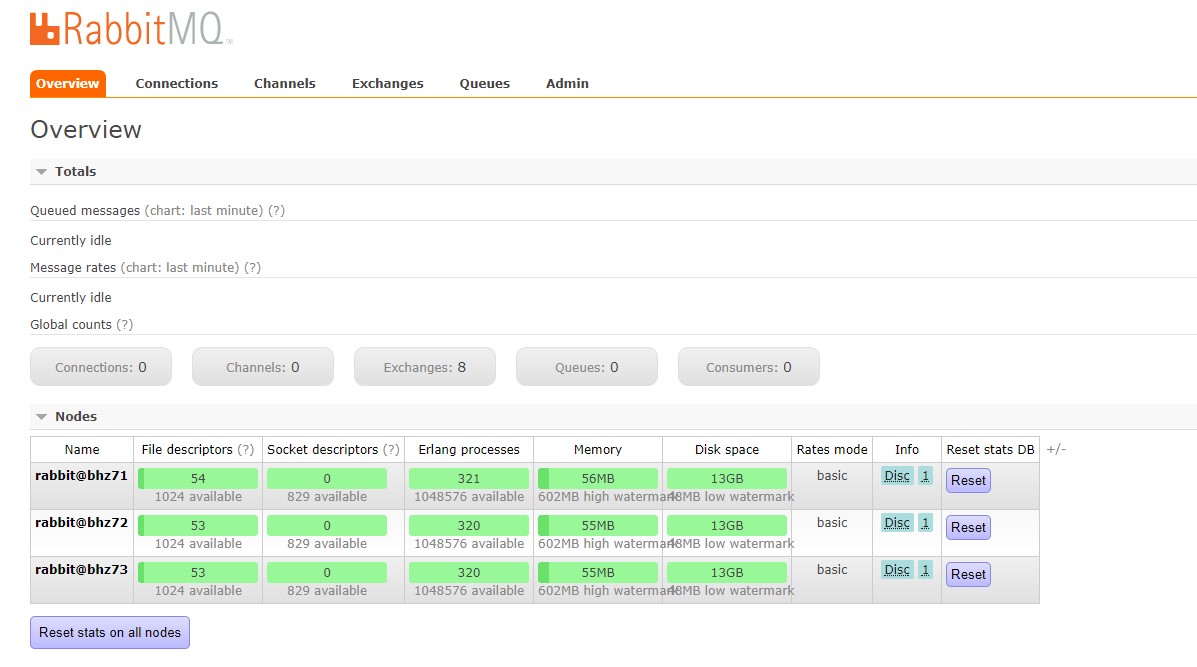

  • 查看集群状态
rabbitmqctl cluster_status

c10

  • 配置镜像队列

    将所有队列设置为镜像队列，即队列会被复制到各个节点，各个节点状态一致，RabbitMQ高可用集群就已经搭建好了,我们可以重启服务，查看其队列是否在从节点同步

rabbitmqctl set_policy ha-all "^" '{"ha-mode":"all"}'

Ha-Proxy

HAProxy是一款提供高可用性、负载均衡以及基于TCP和HTTP应用的代理软件，HAProxy是完全免费的、借助HAProxy可以快速并且可靠的提供基于TCP和HTTP应用的代理解决方案。

HAProxy适用于那些负载较大的web站点，这些站点通常又需要会话保持或七层处理。

HAProxy可以支持数以万计的并发连接,并且HAProxy的运行模式使得它可以很简单安全的整合进架构中，同时可以保护web服务器不被暴露到网络上

  • Haproxy安装
//下载依赖包
yum install gcc vim wget
//下载haproxy
wget http://www.haproxy.org/download/1.6/src/haproxy-1.6.5.tar.gz
//解压
tar -zxvf haproxy-1.6.5.tar.gz -C /usr/local
//进入目录、进行编译、安装
cd /usr/local/haproxy-1.6.5
make TARGET=linux31 PREFIX=/usr/local/haproxy
make install PREFIX=/usr/local/haproxy
mkdir /etc/haproxy
//赋权
groupadd -r -g 149 haproxy
useradd -g haproxy -r -s /sbin/nologin -u 149 haproxy
//创建haproxy配置文件
touch /etc/haproxy/haproxy.cfg
  • Haproxy配置
vim /etc/haproxy/haproxy.cfg

#logging options
global
    log 127.0.0.1 local0 info
    maxconn 5120
    chroot /usr/local/haproxy
    uid 99
    gid 99
    daemon
    quiet
    nbproc 20
    pidfile /var/run/haproxy.pid

defaults
    log global
    #使用4层代理模式，”mode http”为7层代理模式
    mode tcp
    #if you set mode to tcp,then you nust change tcplog into httplog
    option tcplog
    option dontlognull
    retries 3
    option redispatch
    maxconn 2000
    contimeout 5s
     ##客户端空闲超时时间为 60秒 则HA 发起重连机制
     clitimeout 60s
     ##服务器端链接超时时间为 15秒 则HA 发起重连机制
     srvtimeout 15s
#front-end IP for consumers and producters

listen rabbitmq_cluster
    bind 0.0.0.0:5672
    #配置TCP模式
    mode tcp
    #balance url_param userid
    #balance url_param session_id check_post 64
    #balance hdr(User-Agent)
    #balance hdr(host)
    #balance hdr(Host) use_domain_only
    #balance rdp-cookie
    #balance leastconn
    #balance source //ip
    #简单的轮询
    balance roundrobin
    #rabbitmq集群节点配置 #inter 每隔五秒对mq集群做健康检查， 2次正确证明服务器可用，2次失败证明服务器不可用，并且配置主备机制
        server bhz76 192.168.11.76:5672 check inter 5000 rise 2 fall 2
        server bhz77 192.168.11.77:5672 check inter 5000 rise 2 fall 2
        server bhz78 192.168.11.78:5672 check inter 5000 rise 2 fall 2
#配置haproxy web监控，查看统计信息
listen stats
    bind 192.168.11.79:8100
    mode http
    option httplog
    stats enable
    #设置haproxy监控地址为http://localhost:8100/rabbitmq-stats
    stats uri /rabbitmq-stats
    stats refresh 5s

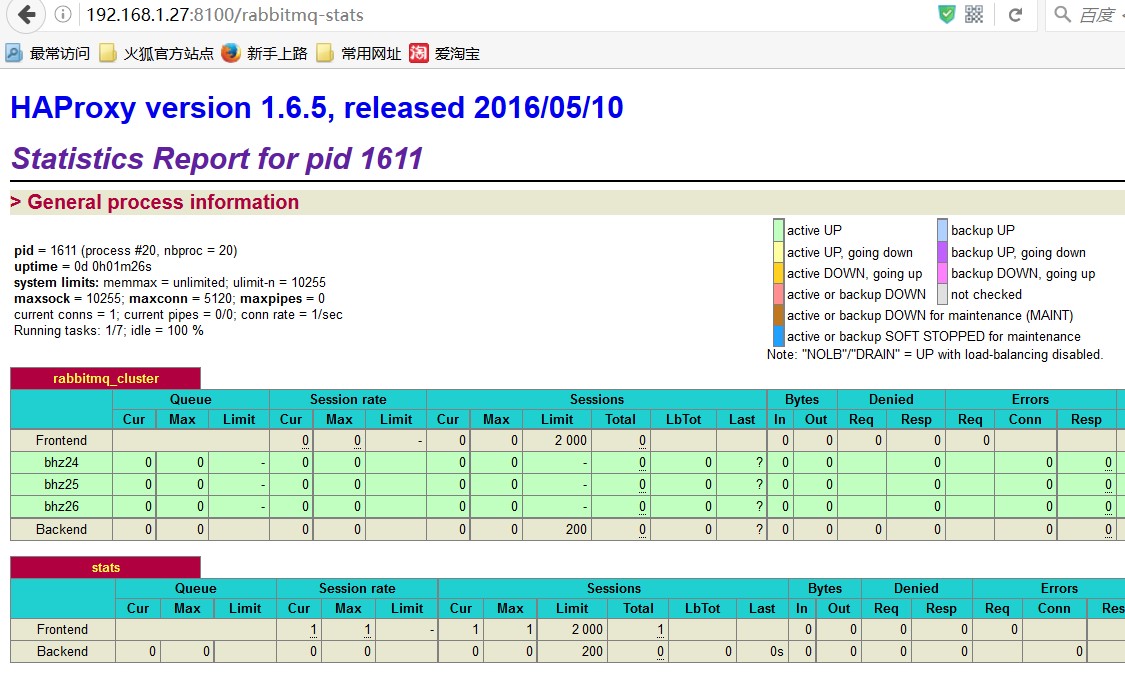

  • 启动haproxy
/usr/local/haproxy/sbin/haproxy -f /etc/haproxy/haproxy.cfg
//查看haproxy进程状态
ps -ef | grep haproxy

c11

  • 关闭haproxy
killall haproxy
ps -ef | grep haproxy

KeepAlived

Keepalived，它是一个高性能的服务器高可用或热备解决方案，Keepalived主要来防止服务器单点故障的发生问题，可以通过其与Nginx、Haproxy等反向代理的负载均衡服务器配合实现web服务端的高可用。Keepalived以VRRP协议为实现基础，用VRRP协议来实现高可用性（HA）.VRRP（Virtual Router Redundancy Protocol）协议是用于实现路由器冗余的协议，VRRP协议将两台或多台路由器设备虚拟成一个设备，对外提供虚拟路由器IP（一个或多个）。

//安装所需软件包
yum install -y openssl openssl-devel
//下载
wget http://www.keepalived.org/software/keepalived-1.2.18.tar.gz
//解压、编译、安装
tar -zxvf keepalived-1.2.18.tar.gz -C /usr/local/
cd keepalived-1.2.18/ && ./configure --prefix=/usr/local/keepalived
make && make install
//将keepalived安装成Linux系统服务，因为没有使用keepalived的默认安装路径（默认路径：/usr/local）,安装完成之后，需要做一些修改工作
//首先创建文件夹，将keepalived配置文件进行复制：
mkdir /etc/keepalived
cp /usr/local/keepalived/etc/keepalived/keepalived.conf /etc/keepalived/
//然后复制keepalived脚本文件：
cp /usr/local/keepalived/etc/rc.d/init.d/keepalived /etc/init.d/
cp /usr/local/keepalived/etc/sysconfig/keepalived /etc/sysconfig/
ln -s /usr/local/sbin/keepalived /usr/sbin/
ln -s /usr/local/keepalived/sbin/keepalived /sbin/
//可以设置开机启动：chkconfig keepalived on，到此我们安装完毕!
chkconfig keepalived on
  • Keepalived配置
vim /etc/keepalived/keepalived.conf


! Configuration File for keepalived

global_defs {
   router_id bhz79  ##标识节点的字符串，通常为hostname

}

vrrp_script chk_haproxy {
    script "/etc/keepalived/haproxy_check.sh"  ##执行脚本位置
    interval 2  ##检测时间间隔
    weight -20  ##如果条件成立则权重减20
}

vrrp_instance VI_1 {
    state MASTER  ## 主节点为MASTER，备份节点为BACKUP
    interface eth0 ## 绑定虚拟IP的网络接口（网卡），与本机IP地址所在的网络接口相同（我这里是eth0）
    virtual_router_id 79  ## 虚拟路由ID号（主备节点一定要相同）
    mcast_src_ip 192.168.11.79 ## 本机ip地址
    priority 100  ##优先级配置（0-254的值）
    nopreempt
    advert_int 1  ## 组播信息发送间隔，俩个节点必须配置一致，默认1s
authentication {  ## 认证匹配
        auth_type PASS
        auth_pass bhz
    }

    track_script {
        chk_haproxy
    }

    virtual_ipaddress {
        192.168.11.70  ## 虚拟ip，可以指定多个
    }
}




another

! Configuration File for keepalived

global_defs {
   router_id bhz80  ##标识节点的字符串，通常为hostname

}

vrrp_script chk_haproxy {
    script "/etc/keepalived/haproxy_check.sh"  ##执行脚本位置
    interval 2  ##检测时间间隔
    weight -20  ##如果条件成立则权重减20
}

vrrp_instance VI_1 {
    state BACKUP  ## 主节点为MASTER，备份节点为BACKUP
    interface eno16777736 ## 绑定虚拟IP的网络接口（网卡），与本机IP地址所在的网络接口相同（我这里是eno16777736）
    virtual_router_id 79  ## 虚拟路由ID号（主备节点一定要相同）
    mcast_src_ip 192.168.11.80  ## 本机ip地址
    priority 90  ##优先级配置（0-254的值）
    nopreempt
    advert_int 1  ## 组播信息发送间隔，俩个节点必须配置一致，默认1s
authentication {  ## 认证匹配
        auth_type PASS
        auth_pass bhz
    }

    track_script {
        chk_haproxy
    }

    virtual_ipaddress {
        192.168.1.70  ## 虚拟ip，可以指定多个
    }
}

  • 执行脚本编写

    添加文件位置为/etc/keepalived/haproxy_check.sh（79、80两个节点文件内容一致即可）

#!/bin/bash
COUNT=`ps -C haproxy --no-header |wc -l`
if [ $COUNT -eq 0 ];then
    /usr/local/haproxy/sbin/haproxy -f /etc/haproxy/haproxy.cfg
    sleep 2
    if [ `ps -C haproxy --no-header |wc -l` -eq 0 ];then
        killall keepalived
    fi
fi
  • 执行脚本
chmod +x /etc/keepalived/haproxy_check.sh
//启动两台机器的keepalived
service keepalived start | stop | status | restart
//查看状态
ps -ef | grep haproxy
ps -ef | grep keepalived
  • 高可用测试

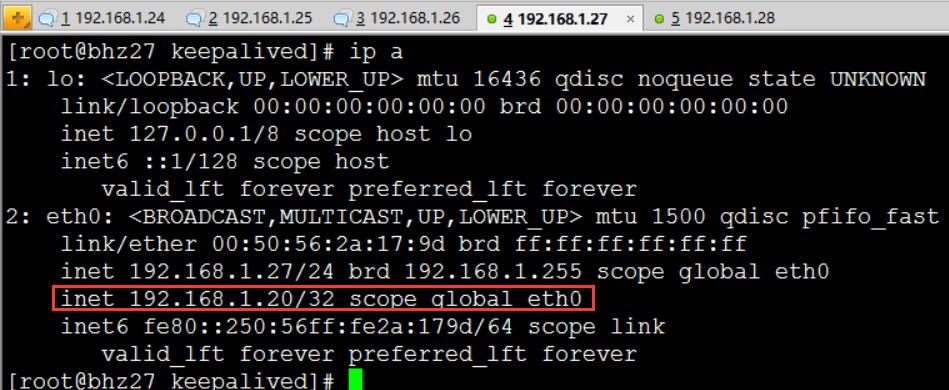

vip在27节点上

c12

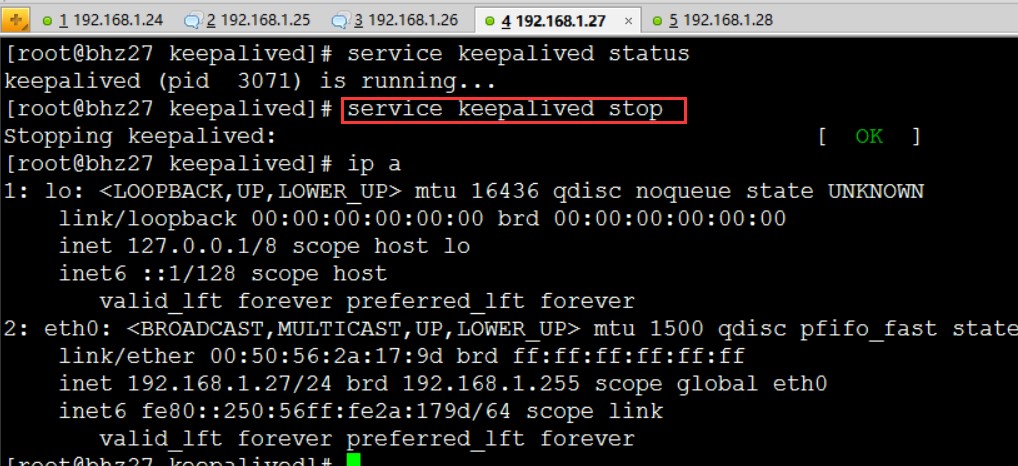

27节点宕机测试：停掉27的keepalived服务即可。

c13

查看28节点状态：我们发现VIP漂移到了28节点上，那么28节点的haproxy可以继续对外提供服务！

c14

集群配置文件

创建如下配置文件位于：/etc/rabbitmq目录下（这个目录需要自己创建）

环境变量配置文件：rabbitmq-env.conf

配置信息配置文件：rabbitmq.config（可以不创建和配置，修改）

rabbitmq-env.conf配置文件：

关键参数配置:

RABBITMQ_NODE_IP_ADDRESS=本机IP地址

RABBITMQ_NODE_PORT=5672

RABBITMQ_LOG_BASE=/var/lib/rabbitmq/log

RABBITMQ_MNESIA_BASE=/var/lib/rabbitmq/mnesia

配置参考参数如下：

RABBITMQ_NODENAME=FZTEC-240088 节点名称

RABBITMQ_NODE_IP_ADDRESS=127.0.0.1 监听IP

RABBITMQ_NODE_PORT=5672 监听端口

RABBITMQ_LOG_BASE=/data/rabbitmq/log 日志目录

RABBITMQ_PLUGINS_DIR=/data/rabbitmq/plugins 插件目录

RABBITMQ_MNESIA_BASE=/data/rabbitmq/mnesia 后端存储目录

更详细的配置参见： http://www.rabbitmq.com/configure.html#configuration-file

配置文件信息修改：

/usr/lib/rabbitmq/lib/rabbitmq_server-3.6.4/ebin/rabbit.app和rabbitmq.config配置文件配置任意一个即可，我们进行配置如下：

vim /usr/lib/rabbitmq/lib/rabbitmq_server-3.6.4/ebin/rabbit.app

关键参数配置

tcp_listerners 设置rabbimq的监听端口，默认为[5672]。
disk_free_limit 磁盘低水位线，若磁盘容量低于指定值则停止接收数据，默认值为{mem_relative, 1.0},即与内存相关联1：1，也可定制为多少byte.
vm_memory_high_watermark，设置内存低水位线，若低于该水位线，则开启流控机制，默认值是0.4，即内存总量的40%。
hipe_compile 将部分rabbimq代码用High Performance Erlang compiler编译，可提升性能，该参数是实验性，若出现erlang vm segfaults，应关掉。
force_fine_statistics， 该参数属于rabbimq_management，若为true则进行精细化的统计，但会影响性能

更详细的配置参见：http://www.rabbitmq.com/configure.html

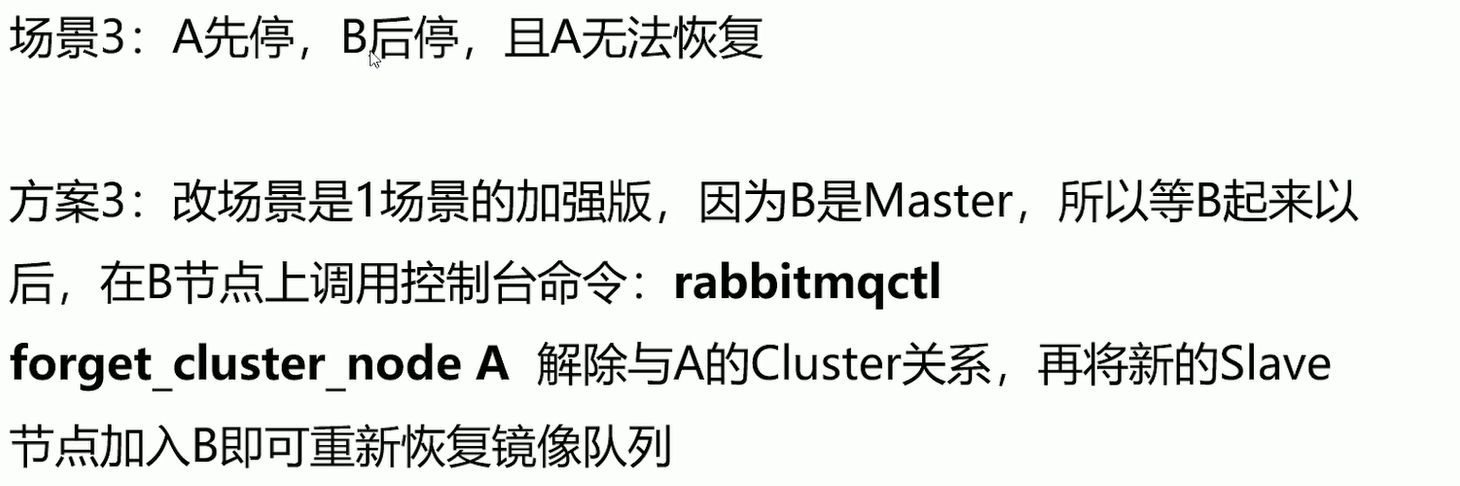

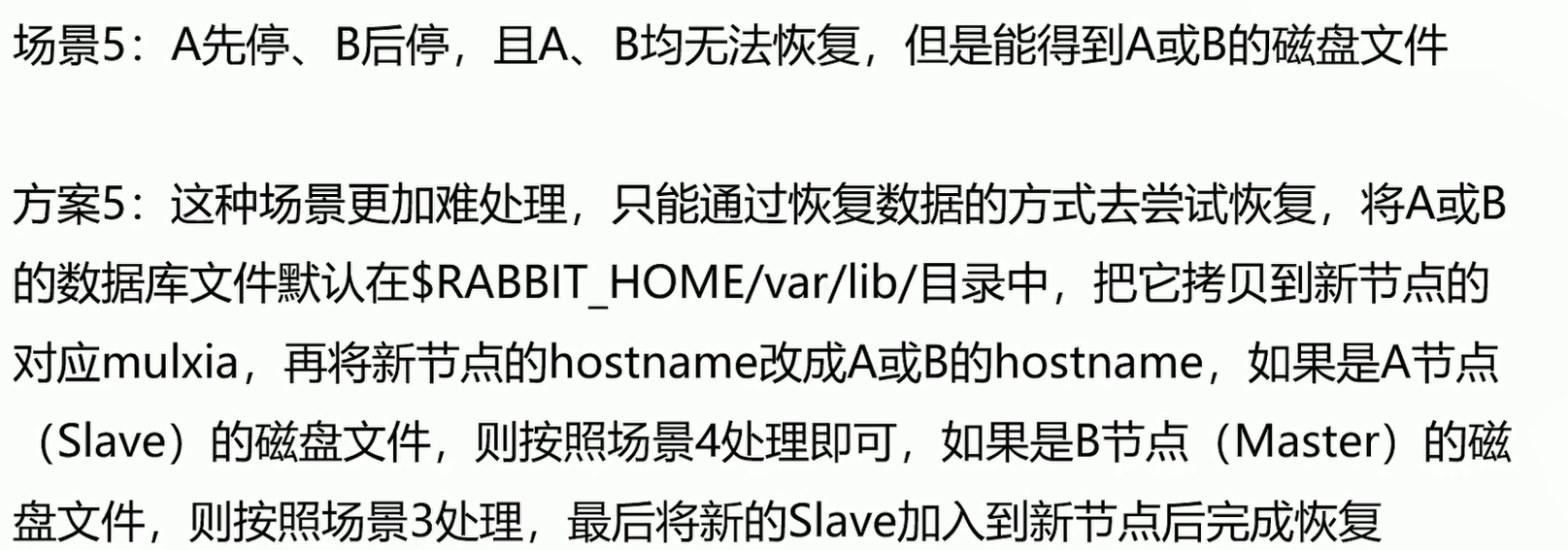

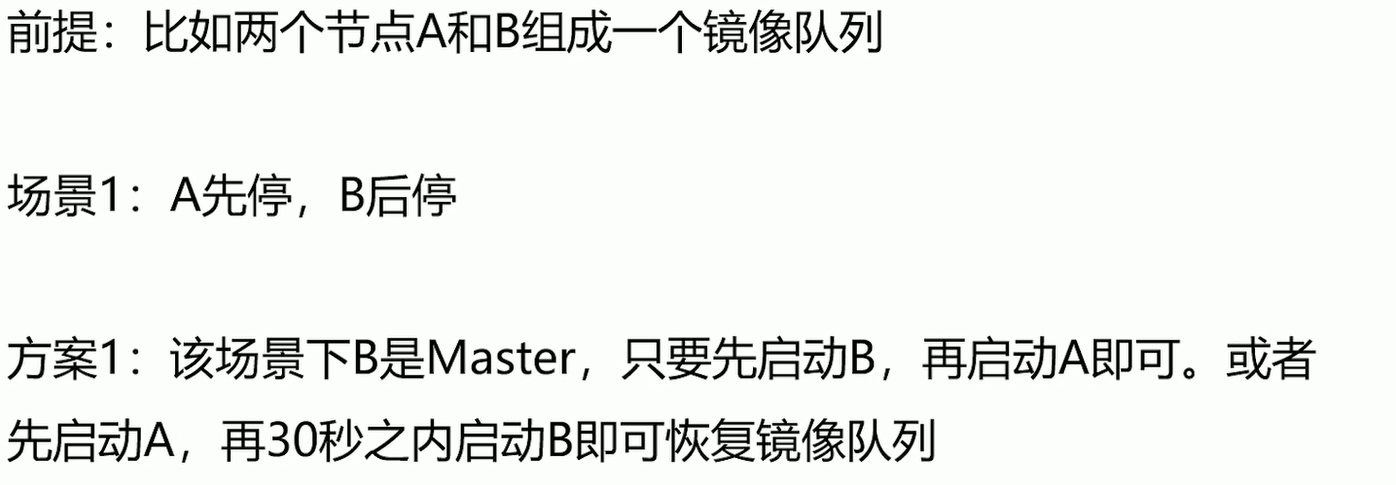

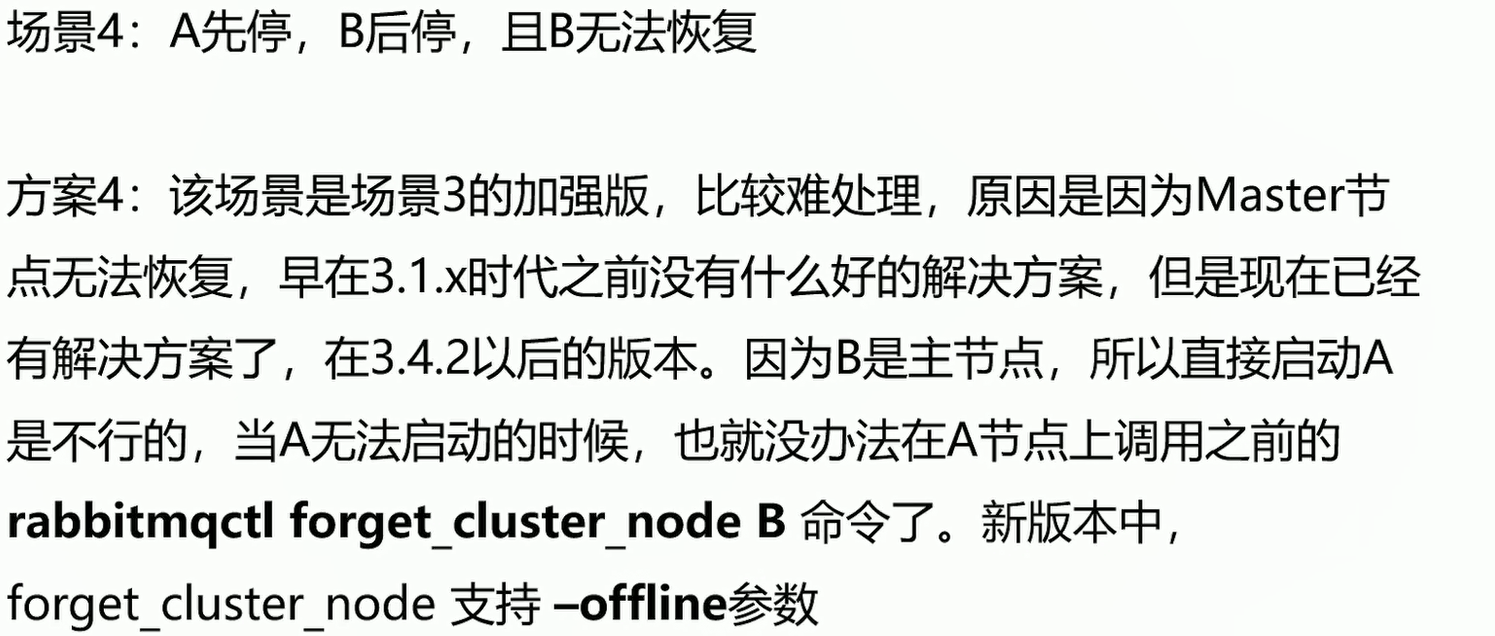

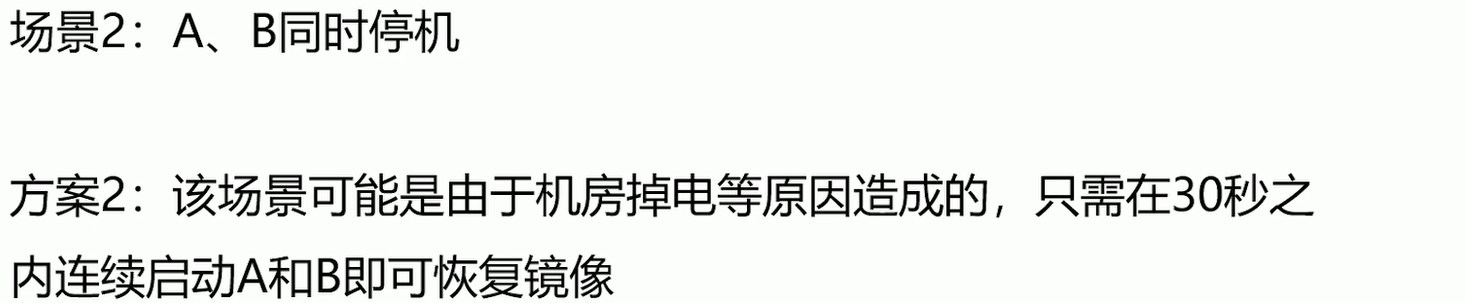

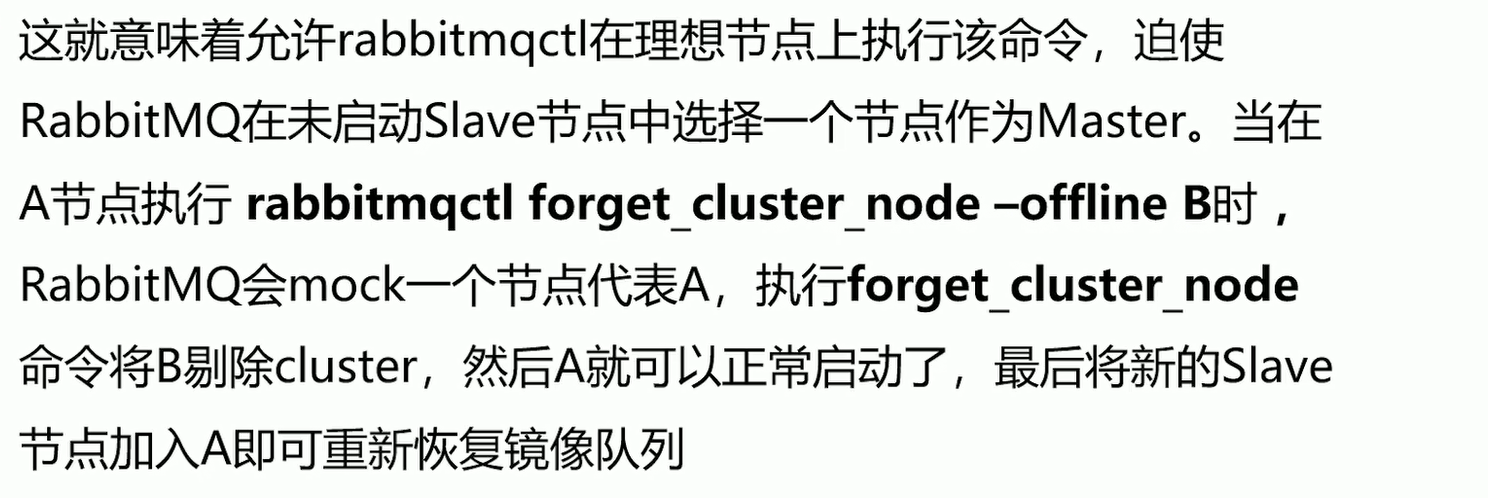

恢复与故障转移

镜像队列为例

c15

c16

c17

c18

c19

c20

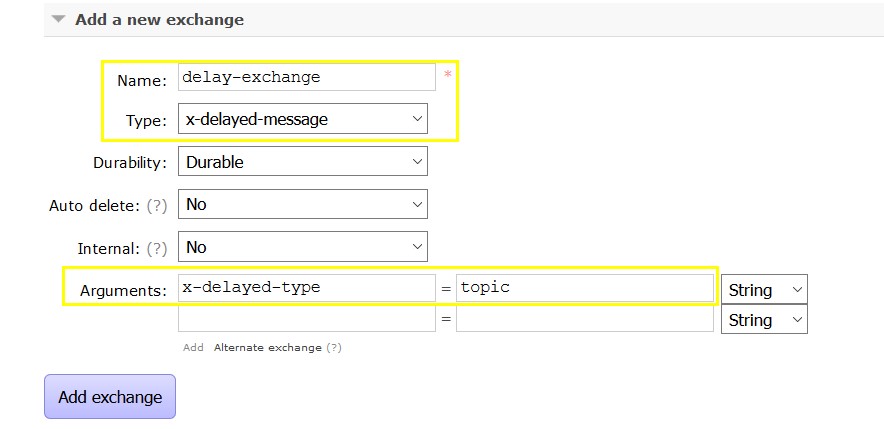

延迟插件

延迟队列可以用于消息的延迟推送，定时任务，削峰限流，降级等机制。

  • download the ‘rabbitmq_delayed_message_exchange-0.0.1.ez’ file

https://github.com/rabbitmq/rabbitmq-delayed-message-exchange

http://www.rabbitmq.com/community-plugins.html

https://bintray.com/rabbitmq/community-plugins/rabbitmq_delayed_message_exchange/v3.6.x#files/

  • PUT Directory

/usr/lib/rabbitmq/lib/rabbitmq_server-3.6.4/plugins

  • Then run the following command

Start the rabbitmq cluster for command

rabbitmq-server -detached
rabbitmq-plugins enable rabbitmq_delayed_message_exchange

c21
